普通的数字万用表靠手动操作才能完成交、直流测量转换。新型DT860D型数字万用表采用NJU9207F自动量程转换芯片，并配以外围辅助电路实现交流一直流(AC／DC)自动转换测量功能，其原理和常见故障如下。

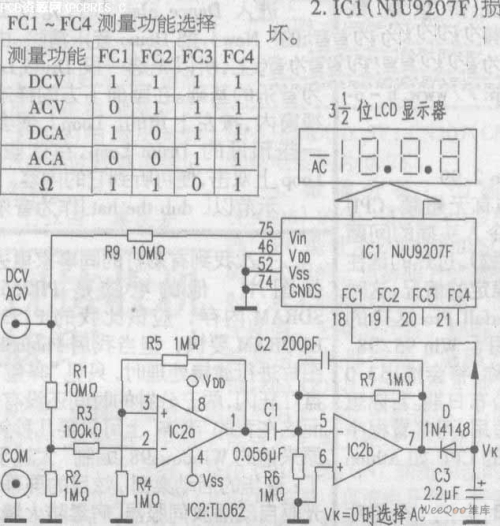

Ac／DC自动转换电路见附图所示。IC1为日产NJU9207F。外部设置FC1～FC4四个设置端，选择方式见附表。
由表可知，测量DC、AC电压时，FC2，FC4的状态完全相同，均为高电平，由于芯片内部分别接有上拉电阻，因此，FCl～Fc4在开路时就为高电平。如果在控制端FC1上，输入不同电平，就可实Ac／DC测量功能的自动转换。在测量电流时，只需在FC2端送人低电平即可。
附图的AC／DC自动转换电路可分成：取样电路；电压放大器；隔直电路；负压整流电路。取样电路由R1、R2组成，将输入电压衰减后，经R3送入电压放大器IC2a进行放大后，经C1耦合到负压整流电路IC2b，只有当IC2b的⑦脚输出为负压时D才导通，整流管D输出的负向脉动直流电压经c3滤掉纹波，使VK=0(低电平)，这时数字万用表进入交流测量方式。R5、R7为运放的反馈放大电阻。c2为频率补偿电容。
若万用表输人为直流电压，就会被cl所隔直，此时IC2b输入、输出均呈开路状态。靠Icl内部上拉电阻的作用，使得FC1=l(高电平)，万用表自动进入直流电压测量方式。
由于纯系由电信号来控制，因此AC／DC测量功能的转换过程迅速，并省去了手动操作，极为方便。
AC/DC自动转换电路常见故障有：
一、只能测量直流电压、电流，不能自动转入交流测量。
原因大致有：
1．功能转换开关接触不良。
2．ICl(：NJU9207F、)的FCl端(⑩脚)开路。线路不通。
3．电压放大器IC2(TI062)损坏。
4．C3严重漏电或对地短路。
5．D因虚焊开路，测交流时不能产生直流控制电压。
二、交直流电压、电流均不能测量。
1．C1电容失效；C3对地短路。
2. IC1(NJU9207F)损坏
