单端探头测量的是信号对“地”的参考电压，而测量两路信号的相对电压差（与地平面无关），一般来说这两路信号是相位相差180度的正反电压，则需要使用差分探头。本质上，单端探头也是一种特殊的差分探头，因为测量的是信号与地平面的相对电势差，所以理论上用户也可以只买差分探头来覆盖所有差分信号和单端信号的测量需求，但多方面的因素又制约了这种可能性，与单端探头相比，差分探头价格更贵，使用也较不方面，需要额外的电源。
那单端探头能否从理论上代替差分探头的功能呢？ 答案是否定的，不仅仅是因为价格或使用方便性的因素，更重要的是技术层面，差分信号测试的应用特点决定了很多情况下只有差分探头而非单端探头才能胜任这一工作。这包括差分信号表现形式、共模抑制能力、安全的浮地电源测量等等。
1、差分测量特点
计算机、通信、消费类电子工业的快速发展推动着信号传输率不断提高，也推动着越来越多的信号协议从单端拓扑结构转向差分拓扑结构，何为差分信号？通俗地说，就是芯片驱动端发送两个等值、反相的信号，接收端通过比较这两个电压的差值来判断逻辑状态“0”还是“1”。而承载差分信号的那一对走线就称为差分走线。差分信号和普通的单端信号走线相比，最明显的优势体现在以下三个方面：
3、安全的浮地测量
电源系统测试中经常要求测量三相供电中的火线与火线，或者火线与零（中）线的相对电压差，很多用户直接使用单端探头测量两点电压，导致探头烧毁的现象时有发生。这是因为：大多数示波器的”信号公共线”终端与保护性接地系统相连接，通常称之为“接地”。这样做的结果是：所有施加到示波器上，以及由示波器提供的信号都具有一个公共的连接点。该公用连接点通常是示波器机壳，通过使交流电源设备电源线中的第三根导线源线地线，并将探头地线连到一个测试点上。单端探头的地线与供电线直接相连，后果必然是短路。这种情况下，我们需要浮地测量。

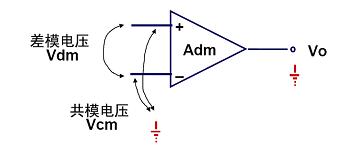

此外，许多差分测量还要求抑制高共模信号，以便于评估低电平差分信号，多余的接地电流还会产生烦人的嗡嗡声和接地环路。用户常常借助那些存在潜在危险的测量技术来解决这些问题。
通过切断标准三头AC插座地线的方法或使用一个交流隔离变压器，切断中线与地线的连接。将示波器从保护地线浮动起来，以减小地环路的影响。这种方法其实并不可行，因为在建筑物的布线中中线也许在某处已经与地线相连，是不安全的测量方法，会带来l人身伤害，仪器和电路损坏！
此外，它违反了工业健康和安全规定，且获得的测量结果也差。而且，交流供电仪器在地面浮动时会出现一个大的寄生电容。因此，浮动测量将受到振荡的破坏。
总而言之，将示波器“浮地”非常糟糕的注意，这将导致：
―― 损坏被测器件；
―― 损坏示波器
――给人身带来潜在伤害
――导致很差的测量精度
问题该如何解决：

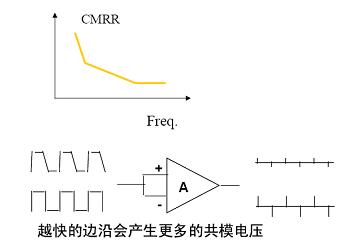

最佳解决办法就是使用高共模抑制比的差分探头，因为两个输入端都不存在接地的问题，两路输入信号的差分运算在探头前端放大器完成，传输到示波器通道的信号是已差分后的电压，示波器无需去掉三线插头的接地端即可实现安全的浮地测量。比如力科公司的ADP305高压差分探头即是安全测量三相市电的火线与火线、火线与中线间压差的最佳探头。

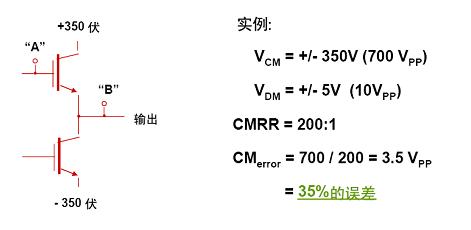

所谓“浮地”测量，即测量的两个点都不处于接地电位，这是一种典型的差分测量。“信号公共线”与地之间的电压可能会升高到数百伏。
a.抗干扰能力强，因为两根差分走线之间的耦合很好，当外界存在噪声干扰时，几乎是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可以被最大程度抵消。
b.能有效抑制EMI，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消，耦合的越紧密，泄放到外界的电磁能量越少。
c.时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。目前流行的 LVDS（low voltage differential signaling）就是指这种小振幅差分信号技术。

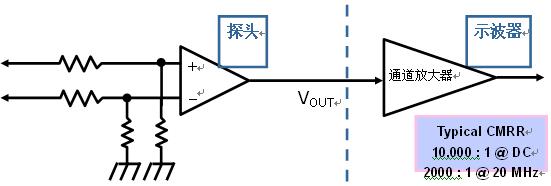

差分信号的结构特点要求对应的测试设备也必须是差分拓扑，差分探头因此成为现代示波器的主流配件。下图1是典型的有源差分探头电路结构图：
