示波器的结构

 示波器主要由示波管、(Y轴)垂直放大器、扫描(锯齿波)信号发生器、(X轴)水平放大器及电源等部分组成，其结构框图如图6所示。

1．示波管是示波器的核心部件，它主要包括电子枪、偏转板和荧光屏等几个部分，如图5所示。示波管的电子枪包括灯丝、阴极、控制栅、第一阳极和第二阳极。阴极被灯丝加热时发射大量电子，电子穿过控制栅后被第一阳极和第二阳极加速和聚焦，所以电子枪的作用是产生一束极细的高速电子射线。由于两对平行的偏转板上加有随时间变化的电压，高速电子射线经过偏转板时就会在电场力的作用下发生偏转，偏转距离与偏转板上所加的电压成正比，最后电压射线高速撞在涂有荧光剂的屏幕上，产生可见的光点。

2．扫描信号发生器产生一个与时间成线性关系的周期性锯齿波电压(又称为扫描电压)，经过X轴放大器放大以后，再加在示波管水平偏转板上，X轴放大器也带有衰减器，其作用于Y轴所带衰减器相同。这部分也称为X通道或扫描时基部分。

3，y轴放大器把被测信号电压放大到足够的幅度，然后加在示波管的垂直偏转板上。Y轴放大器还带有衰减器，用来调节垂直幅度，确保显示图形的垂直幅度适当或进行定量测量。这部分也称为y通道。

示波器的结构

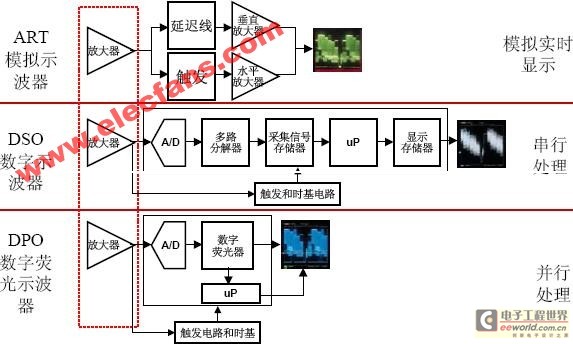

示波器的类型

模拟示波器
模拟数字混合示波器
数字示波器
数字荧光示波器
取样示波器

示波器的用途：
电压表，电流表，功率计
频率计，相位计
脉冲特性，阻尼振荡

示波器的应用：
电子，电力，电工
压力，振动，声，光，热，磁
