常用的测温仪表有哪些?

测温仪产品在设备的维护和状态检查中具有非常重要的作用,那常用的测温仪产品都有哪些?


1、接触式温度计

  (1)热电偶。热电偶与后续仪表配套可以直接测量出0°C~1800°C范围内液体、气体内部以及固体表面的温度。精度高,测量范围宽,便于远距离和多点测量等优点。

  热电偶是基于热电效应进行测量的。



  热电偶的热电动势与热电偶的材料、两端温度T、T0 有关,与热电极长度、直径无关。在冷端温度T0 不变,热电偶材料已定的情况下,其热电动势只是被测温度的函数。

  根据所测得的热电动势便可确定被测温度值。

  常用热电偶分为标准化热电偶和非标准化热电偶两类。

  标准化热电偶制造工艺比较成熟、性能优良且稳定,同一型号热电偶具有互换性。常用的有廉价金属热电偶及贵金属热电偶。

  非标准化热电偶多用在一些特殊场合,虽然在使用范围和数量上均不及标准化热电偶,但它们的一些特别良好的性能是标准化热电偶所不及的。

  例如,钨铼系热电偶长期使用的最高温度达2800°C,短时间使用可达3000°C;镍铬-金铁热电偶在4K温度下也能保持大于10μV/°C的热电势率,是一种理想的低温热电偶。

       (2)电阻式温度计

  热电阻温度计利用材料的电阻率随温度变化而变化的特性,与电桥相配合,将温度按一定函数关系转换为电量。

  按敏感材料的不同,有金属热电阻温度计和半导体热电阻温度计两种。常用的金属热电阻有铂热电阻、铜热电阻、镍热电阻等。其结构有普通型热电阻和铠装热电阻。

  工业用普通型热电阻的外型结构与普通型热电偶的外形结构基本相同。热电阻体由引出线、热电阻丝、骨架、保护云母片和绑带组成。铠装热电阻的主要特点是体积小(直径仅为1~8mm),响应速度快,耐振抗冲击,感温元件、连接导线及保护套管全封闭并连成一体,使用寿命长。

  半导体热电阻材料是将各种氧化物(如锰、镍、铜和铁的氧化物)按一定比例混合压制而成。半导体热电阻的温度测量范围在-100°C~300°C之间。其主要特点是电阻温度系数大(比金属热电阻高10~100倍),电阻率高,感温元件可做得很小,可根据需要做成片状、棒状和珠状(珠状外型尺寸可小到3mm),可测空隙、腔体、内孔等处的温度。但其性能不够稳定,互换性差,使其应用受到一定限制。



2、红外线测温仪



  红外测温仪器是利用红外辐射原理,采用非接触方式,对被测物体表面进行观测,并能记录其温度变化的设备。
  核心是红外探测器,它能把红外辐射能转变为电能。
  按对辐射响应方式的不同,将红外探测器分为光电探测器和热敏探测器两大类。
  表9-5 光电、热敏探测器性能比较
  - 灵敏度  响应速度  制冷  使用方便  其他
光电探测器  高  快  需要  不太方便  灵敏度随波长变化
热敏探测器  低  慢  不需要  方便  耐用、价低、对波长响应变化微弱
  红外测温仪器的组成有:(1)红外探测器;(2)红外光学系统:用于汇聚被测对象的辐射,并将其传输到红外探测器上;(3)信号处理系统:用以将电信号放大、处理成可记录的信号。(4)显示系统:是最终将被测信号以表针指示、数字显示或图像等不同方式记录、存储下来的装置。

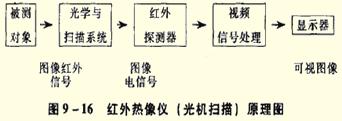

3、红外热像仪

它能把被测物体发出的红外辐射转换成可见图像,这种图像称为热像图或温度图。这种测温方法简便、直观、精确、有效,且不受测温对象的限制,因此,在温度测量中得到比较广泛的应用,并有着宽广的应用前景。
  现有的热成像系统主要分两类:一类是光机扫描成像系统,称为红外热像仪;另一类是热释电红外摄像管成像系统,称为红外热电视。





红外线测温仪产品,可登录专业的测温仪网站:http://www.cewenyi.com.cn/

红外热像仪产品,可登录热像仪门户网站查询:http://www.rexiangyi.cn/
