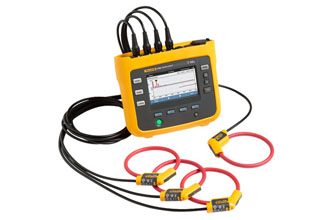

Fluke 1736 电能质量记录仪
Fluke 1736 三相电能质量记录仪兼容 Fluke Connect® 移动应用和桌面软件，让您获得所需数据实时做出重要的电能质量和电能量决策。1736 机型是进行能源分析和基本电能质量记录的最佳测试工具，它能自动获取和记录超过 500 个电能质量参数，让您对所需数据有更好的可视性，以优化系统可靠性并节省资金。
借助优化的用户界面、柔性电流探头和智能测量检定功能，您可以通过检定和纠正常见连接错误来减少测量错误，使得设置比以往更方便，降低测量不确定性。通过 Fluke Connect® 应用远程访问数据并与您的团队共享，让您可以保持更安全的工作距离并实时做出重要决策，不再需要防护用品、实地到场检查。您还可以使用随附的 Fluke Energy Analyze Plus 软件包，便捷地为测量结果绘制图表，帮助识别问题并创建详细报告。
|
技术指标 |
|||||
|
精度 |
|||||
|
参数 |
量程 |
分辨率 |
在参考条件下的基本精度（读数百分比 + 满量程百分比） |
||
|
电压 |
1000 V |
0.1 V |
±(0.2% + 0.01%) |
||
|
电流：直接输入 |
i17xx-flex 1500 12" |
150 A |
0.1 A |
±(1% + 0.02%) |
|
|
1500 A |
1 A |
||||
|
i17xx-flex 3000 24" |
300 A |
1 A |
±(1% + 0.03%) |
||
|
3000 A |
10 A |
||||
|
i17xx-flex 6000 36" |
600 A |
1 A |
±(1.5% + 0.03%) |
||
|
6000 A |
10 A |
||||
|
i40s-EL clamp |
4 A |
1 mA |
±(0.7% + 0.02%) |
||
|
40 A |
10 mA |
||||
|
频率 |
42.5 Hz 至 69 Hz |
0.01 Hz |
±(0.1%) |
||
|
辅助输入 |
±10 V 直流 |
0.1 mV |
±(0.2% + 0.02%) |
||
|
电压最小值/最大值 |
1000 V |
0.1 V |
±(1% + 0.1%) |
||
|
电流最小值/最大值 |
由附件定义 |
由附件定义 |
±(5% + 0.2%) |
||
|
电压 THD |
1000% |
0.10% |
±0.5 |
||
|
电流 THD |
1000% |
0.10% |
±0.5 |
||
|
2 至 50 次电压谐波 |
1000 V |
0.1 V |
≥ 10 V: ± 读数的 5% |
||
|
< 10 V: ±0.5V |
|||||
|
2 至 50 次电流谐波 |
由附件定义 |
由附件定义 |
≥ 电流量程的 3%：± 读数的 5% |
||
|
< 电流量程的 3%：± 量程的 0.15% |
|||||
|
不平衡 |
100% |
0.1% |
±0.2 |
||
|
固有不确定性 ±（读数百分比 + 量程百分比）¹ |
|||||
|
参数 |
影响量 |
iFlex1500-12 |
iFlex3000-24 |
iFlex6000-36 |
i40S-EL |
|
150 A / 1500 A |
300 A / 3000 A |
600 A / 6000 A |
4 A / 40 A |
||
|
有功功率 P |
PF ≥ 0.99 |
1.2% + 0.005% |
1.2% + 0.0075% |
1.7% + 0.0075% |
1.2% + 0.005% |
|
有功电能 Ea |
|||||
|
视在功率 S |
0 ≤ PF ≤ 1 |
1.2% + 0.005% |
1.2% + 0.0075% |
1.7% + 0.0075% |
1.2% + 0.005% |
|
视在电能 Eap |
|||||
|
无功功率 Q |
0 ≤ PF ≤ 1 |
已测量的视在功率的 2.5% |
|||
|
无功电能 Er |
|||||
|
功率因数 PF |
- |
±0.025 |
|||
|
位移功率因数 |
|||||
|
DPF/cosϕ |
|||||
|
量程的额外不确定度¹ |
V P-N>250 V |
0.02% |
0.02% |
0.02% |
0.02% |
|
¹ 量程 = 1000 V x 电流范围
|
|||||
