不为人知的示波器12项功能(2)

8. 测试文件 如果您想像大多数人那样在示波器上进行分析,则可能还需要有一些测试文件。了解许多集成软件分析工具中的测试报告功能,可为您节约一些时间。想要更高效,您可以通过远程控制仪表指令自动化分析和测试


8. 测试文件

如果您想像大多数人那样在示波器上进行分析,则可能还需要有一些测试文件。了解许多集成软件分析工具中的测试报告功能,可为您节约一些时间。想要更高效,您可以通过远程控制仪表指令自动化分析和测试报告的操作。即便是基本型示波器也具备针对文件的省时功能,比如“保存全部”功能,只需按下一个按钮,即可保存截图、波形数据和设置文件。

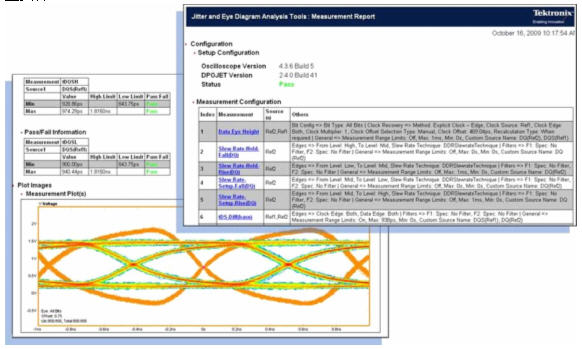

图6:文件测试报告功能的用途

9. 智能检索

没有正确的检索工具的话,要在很长的波形记录中找到您感兴趣的事件可能会很耗时。如今,记录长度日渐超过100万数据点,要定位您的事件可能意味着需要浏览成千上万个信号活动屏。用软件搜索工具可简化对长记录的浏览。甚至有前置面板控制器,使您可快速进行缩放和平移操作,就像用DVR看视频一样。还可顺便自动标注每个定义事件的发生情况,以便在各事件之间快速移动。

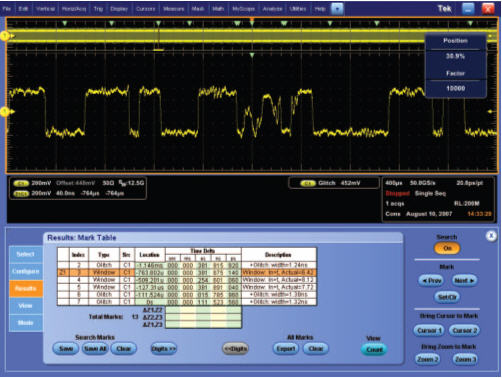

图7:长数据记录中标记的用途

10. 触发

示波器的触发功能可在信号中的正确点进行同步水平扫描,对明确的信号检定而言,是不可缺少的。触发控制器允许您稳定重复波形并捕捉单次触发波形。

在高速调试应用中,您的电路可能会工作99.999%或更长的时间。而正是.001%的时间会造成您的系统崩溃或正是您需要更详细分析波形的一部分。高级触发功能,如AB双重事件触发、窗口触发、逻辑认证等等都有助于隔离问题,速度比在采集后搜索上百万个数据样本快很多。

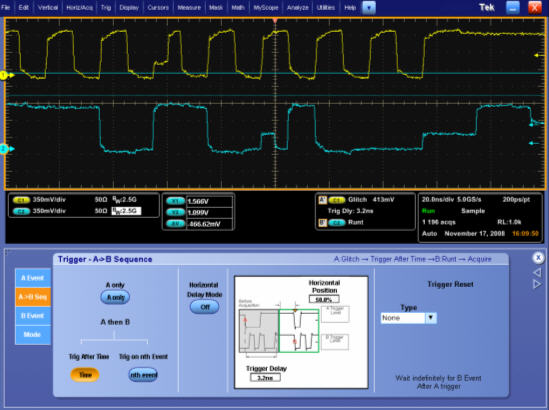

图8:高级触发模式可减少对长数据记录的搜索

11. 仪器的远程控制

您是否曾有过这样的经历:离开实验室之前忘记检查测量值或保存测试结果?没有特殊软件工具就无法远程访问示波器了吗?幸运地是,只需打开浏览器,输入示波器的IP地址,就可轻松接入示波器。许多示波器,甚至基本型示波器,不仅可在实验室中联网,还可设置为可在线访问的网络服务器。

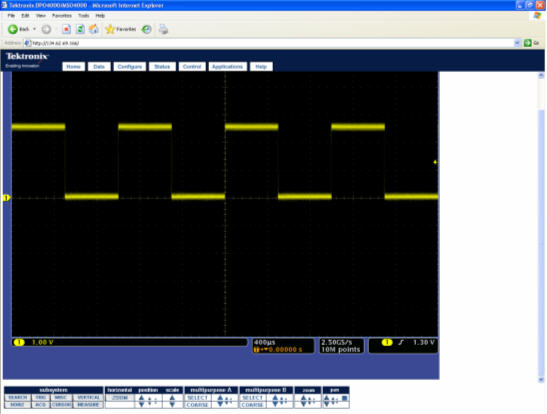

图9:网络驱动示波器可通过浏览器远程访问

12. 眼图

什么是眼图?通过眼图,在高速数字设计领域工作的人士可识别多个比特相互叠加,被广为使用的图形。如何才能在不挨个查看的情况下就快速验证上百万个比特呢?在一张瞬态图中,您能大致了解会造成系统运行不可靠的时间变化、噪音、振铃和其他信号完整性的影响。大部分示波器用户都很熟悉这一工具,然而许多人并没有意识到信号处理和可视化技术方面的进步,从而加深对这一基本图形的了解。通过眼图,可基本了解电压电平和边缘速率等参数值。如果再进一步延伸这一概念,您可以用BER轮廓线(BER contours)来推断或预测误码率。下图类似眼图,但其显示的误码率为定时抖动和电压噪声的函数。

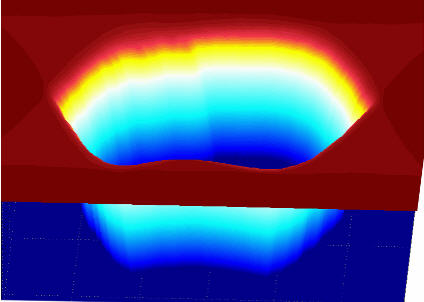

图10:示波器上可看到眼图和更多信息。

结论

示波器简单易学、容易操作,可帮助您高效工作,充分提高生产率,使您可将精力放在设计而非测量工具上。就像世上没有可作为标准的汽车司机一样,世上也没有标准的示波器用户。无论您将示波器用于广泛分析、用于滤波还是用于创建测试文件,最重要的是如何灵活操作您的示波器。
