土壤电阻率的测试方法

本文是一篇关于土壤电阻率的测试方法的图文方法,详细的介绍了如何测量土壤电阻率.更多测试仪器的使用方法都可以在本站内进行查询.


B.1 测量目的

测量土壤电阻率ρ的目的是为了进行有效的接地设计。

B.2 一般原则

B.2.1土壤电阻率是土壤的一种基本物理特性,是土壤在单位体积内的正方体相对两面间在一定电场作用下,对电流的导电性能。一般取1m³的正方体土壤电阻值为该土壤电阻率ρ,单位为Ω·m。
B.2.2土壤电阻率的影响因子有:土壤类型、含水量、含盐量、温度、土壤的紧密程度等化学和物理性质,同时土壤电阻率随时深度变化较横向变化要大很多。因此,对测量数据的分析应进行相关的校正。本技术要求只对接地装置所在的上层(几米以内)土壤层进行测量,不考虑土壤电阻率的深层变化。

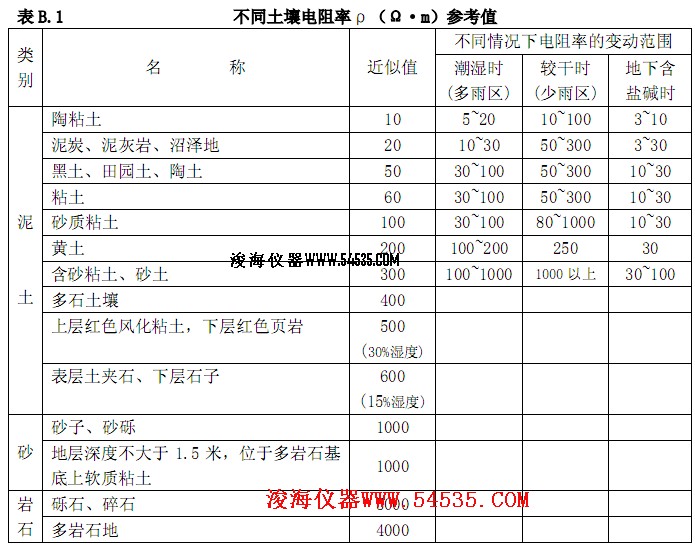

B.2.3在进行土壤电阻率测量之前,宜先了解土壤的地质构造,并参阅表B.1,对所在地土壤电阻率进行估算。

B.3 测量方法

B.3.1 土壤电阻率的测量的测量方法很多,如地质判定法、双回路互感法、自感法、线圈法、偶极法以及四电极测深法等。四极电测深法通过实践检验,其准确性,完全能满足工程计算要求,这种测量方法所需仪表设备少,操作简单,成为工程设计中的一种常用的方法。因此,
本技术要求推荐采用四电极测深法测量ρ。

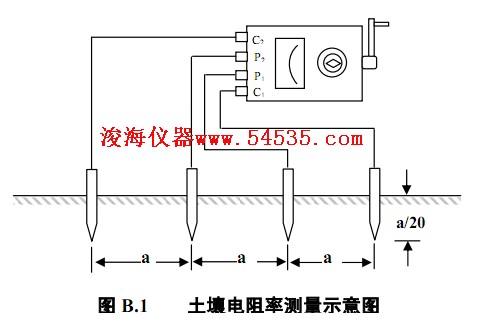

B.3.2 测试布极方法如图 B.1 所示(测试仪表以 ZC—8 型接地电阻测量仪为例)

注意事项:
1. a 的取值为接地体的埋设深度。a 一般取 5m,对于基础较深的大楼其基础作为接地
体一部分的,则 a 可取10m;
2.四根极棒布设在一条直线上,极棒的间距相等为 a;
3.接线时,将仪表上的P2、C2接线端子间的短路片断开;
4.极棒与仪表上接线端子的连接顺序不能颠倒;
5.各极棒的打入地下深度不应超过极棒间距 a的 1/20;
6.为避免地下埋设的金属物对测量造成的干扰,在了解地下金属物位置的情况下,可将接地棒排列方向与地下金属物(管道)走向呈垂直状态。
B.3.3 测量操作方法与接地电阻的测量方法相同。
B.3.4 测量结果计算式中:
ρ-土壤电阻率(Ω·m) ;
R-所测电阻(Ω) ;
a-测试电极间距(m) ;
b-测试电极入地深度(m) 。
当测试电极入地深度b不超过 0.2a时,可假定b=0,则计算公式可简化为:

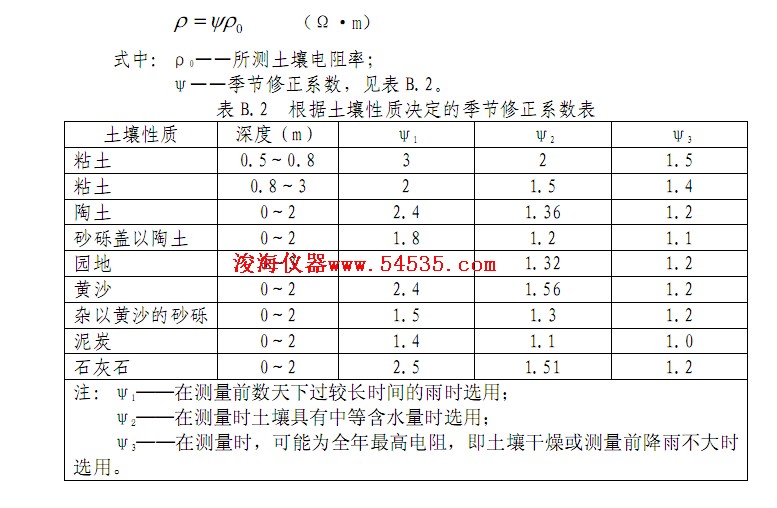

B.3.5 土壤电阻率应在干燥季节或天气晴朗多日后进行,因此土壤电阻率应是所测的土壤电阻率数据中最大的值,为此应按下列公式进行季节修正:
