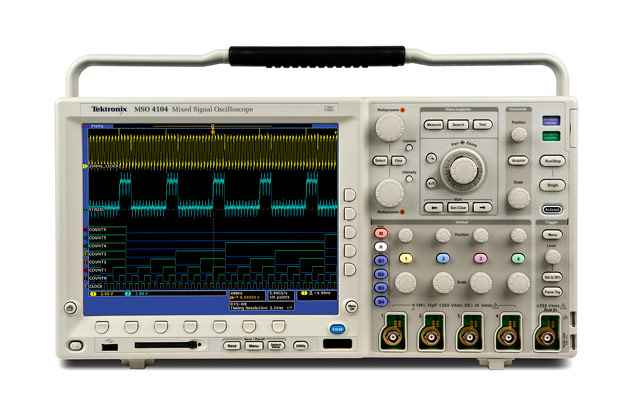

DPO4104 混合信号数字示波器图片
捕获
发现设备问题只是第一步，然后，您必须捕获感兴趣的事件， 以确定根本原因。
DPO4104 混合信号数字示波器提供了一套完整的触发功能，包括矮脉冲 触发、逻辑触发、脉宽/ 毛刺触发、建立时间/ 保持时间违规触 发、串行数据包触发和并行数据触发，帮助您迅速找到事件。 由于高达10 M 点的记录长度，您可以在一次采集中捕获许多 感兴趣的事件，甚至包括数千个串行数据包，以进一步进行分 析，同时保持高分辨率，放大精细的信号细节。
从触发特定数据包内容到自动以多种数据格式解码，DPO4104 混合信号数字示波器为业内最广泛的串行总线提供了集成支持，包 括I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART 和I2S/LJ/RJ/TDM。能够同时解码最多两条串行总线和/或并行 总线，意味着您可以迅速了解系统级问题。
为进一步帮助您调试复杂的嵌入式系统中的系统级交互，DPO4104 混合信号数字示波器除模拟通道外，还提供了16 条数字通道。由于 数字通道全面集成到示波器中，您可以触发所有输入通道，自 动实现所有模拟信号、数字信号和串行信号时间相关。 MagniVuTM高速采集技术可以采集触发点周围精细的信号细节 (高达60.6 ps 分辨率)，实现精密测量。MagniVu 对进行准确 的定时测量对关重要，包括建立时间和保持时间测量、时钟延 迟、信号偏移和毛刺检定。
