浚海仪器网站本页展示内容:泰克 TDS5034B 350MHz示波器
当前位置: 浚海首页 > 泰克 > 数字示波器 >

泰克 TDS5034B 350MHz示波器

电话:0755-28169165传真:0755-81750961手机:180-8888-1312
TDS5034B示波器提供了价格适中,然而功能强大的Windows示波器型号,TDS5034B用于带宽要求在350MHz的以太网、CAN或存储器等应用.关于TDS5034B示波器的价格,请来电咨询.

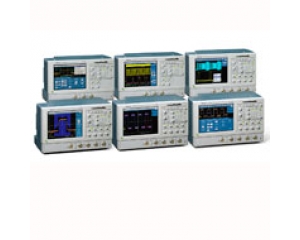

TDS5034B 350MHz示波器图片
TDS5034B 350MHz示波器图片


TDS5034B 示波器特点

350MHz,最高实时采样速率达 5GS/s 。
强大的数字荧光技术( DPO );
2 通道和 4 通道两种型号;
5 GS/s 最大实时取样速率;
记录长度最高可达 16 MB ;
100,000 wfms/s 最大波形捕获速率;
生产力加速器: MyScope 自定义控制窗口;
具有内置联网和分析功能的 OpenChoice 平台和Windows2000;
体积小 / 轻型 ;
明亮的 10.4 英寸 ( 264 mm ) 显示器;
业内领先的高级触发功能;□ CD-RW 光盘刻录机
内置打印机 ( 可选 ) ;
以电子邮件通知时间状况
能够与泰克逻辑分析仪的互操作性能;

TDS5034B 示波器应用

数字产品设计和调试
电信 / 数据通信 / 视频标准模版测试
瞬态异常现象观测
功率测量
视频产品设计和调试
DVD 、抖动和定时、频谱分析
汽车电子仪器
生产测试
电机
生物医学
工业控制




TDS5032B/TDS5034B
TDS5052B/TDS5054B
TDS5104B
输入通道
2/4
2/4
4
模拟带宽(-3DB)5mV/div-1/div
350 MHz
500MHz
1GHz
计算上升时间5mV/div(典型值)
1.15ns
800ps
300ps
硬件带宽限制值
150MHz或20MHz
输入藕合
AC,DC,GND
输入阻抗,1MΩ
±1%
输入阻抗 50Ω
±1%
±1%
±2.5%
输入灵敏度 1MΩ
1 mV/div 至 10 V/div
输入灵敏度 50Ω
1 mV/div 至 1 V/div
垂直分辨率
8 位(平均后<11位)
最大输入电压 1MΩ
150 V CAT I,≤400V峰值.超过200kHz以上时以20dB/+进制降低额定值至 9VRMS
最大输入电压 50Ω
5VRMS,峰值 <±30V
5VRMS,峰值 <±30V
<100 mV/div <1 VRMS
≥100mV/div <5 VRMS
直流增益精度
1.5%,偏置量设为0 V
偏置范围 1MΩ
1 mV/div -99.5 mV/div±1V
100 mV/div -1 V/div±10V
1.01 V/div -10V/div±100V
偏置范围 50Ω
1mV/div -99.5mV/div±1V 100mV/div-1V/div±10V
1mV/div99.5mV/div±1V
100mV/div-1V/div±10V
1mV/div -50mV/div±0.5V
50.5mV/div-99.5V/div±0.25V
100mV/div-500mV/div±5V
505mV/div-1V/div±2.5V
相等垂直刻度设置上任意两条通道间的隔离
≤100MHz时为≥100:1,>100MHz 至额定带宽十为 ≥30:1





时基系统

所有机型
时基范围
200 ps/ 至 1000s/div
时基延时范围
(s/div x-10) 至 1000s
通道间时间偏差校正范围
±75 ns
时基精度
15ppm
时间变化量(Delta-time)测量精度
(0.06/取样速率 + 15 ppm x|读数|RAM
触发抖动(RMS)
8psRMS(典型值)
采样率和延时的长期精度
在任何≥1 ms间隔上为 ±ppm





捕获系统

TDS5032B/5052B
TDS5034B/5054B/5104B
适时取速率
---

1 条通道(最大值)
5 GS/S
5 GS/S
2 条通道(最大值)
2.5 GS/s
2.5 GS/s
3-4 条通道(最大值)
--
1.25 GS/s
等效时间取样速度(最大值)
250 GS/s
250 GS/s
每条通道的最大记录长度(标准内存配置)
8M/4M/--
8M/4M/2M
选项 3M
16M/8M/--
16M/8M/4M





最高实时分辨率时的最大持续时间(1ch)

所有机型
时间分辨率(单次)
200 ps(5 GS/s)
最大持续时间(标准内存配置)
1.6 ms
最大持续时间(选项3M)
3.2 ms





捕获方式

所有机型
FastAcq 捕获技术
FastAcq 捕获技术可优化仪器的动态信号分析和罕见事件捕获功能.最大FastAcq波形捕获速度为每秒100,000个波形
取样
捕获样值
峰值检测
在所有实时取样速率上捕获细毛刺(<1 ns)
平均计算
从2至10,000个波形,包括在平均值内
包络
从2至2*109个波形,包括在最小/最大包络内
高分辨率
实时矩形波串平均功能可减少随机燥声.提高分辨率
波形数据库
累计波形数据库,以提供幅度,时间和记数的三维数组
FastFrame 捕获技术
将捕获内存分段;最大触发速度率每秒>225.000个波形
