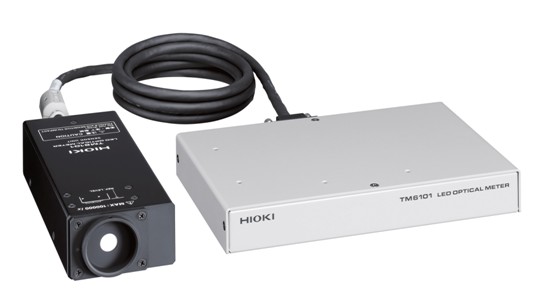

TM6101 LED光测试仪

测量项目

（1）   照度、光束、光度

（2）   色度

（3）   演色性

（4）   相关色温和Δuv

（5）   主要波长和色纯度

测量范围

[照度]100lx～100,000lx

精度

[照度]±5%（光度标准灯泡1,000lx时）

※  23±5℃/80%rh以下，开机预热时间60分钟

暗值补偿后±5℃，设置最适合量程（*1）

*1 设置检测电平值的最大为30%fs以上的积分时间以及增量

接口

[USB2.0]通过附件测量软件或测量数据库，可获取测量结果并控制测量

[数字I/O]

输入：外部触发      光耦合器绝缘，无电压接点输入

H（有效）：0～1V（输入电流3mA）

L（无效）：开路或5～30V

输出：测量结束      光耦合器绝缘，NPN开路集电极

DC 30V，最大DC50mA/ch

残留电压1.5V以下（50mA）/1V以下（10mA）

电源输出（内部电源）

DC4.5～5V，最大DC100mA，同保护接地和测量电路绝缘

使用温湿度范围

5～35℃，80%rh以下，不凝结

保存温湿度范围

-10～50℃，80%rh以下，不凝结

电源

AC适配器9418-15（AC100～240V，50/60Hz，6VA）

体积

（不含突出物）

[主机]210W×30H×135D±1mm

[传感器单元] 70W×39.5H×172D±1mm

重量

[主机]1,000g  [传感器单元]550g
