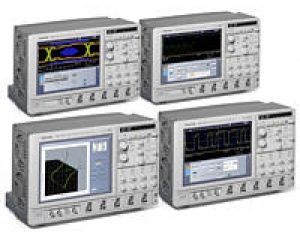

DPO7104 1GHz数字荧光示波器图片
|
DPO7104数字示波器功能
|
优点
|
|
带宽在500 MHz - 3.5 GHz范围内的种产品型号
|
准确的信号标准检测，例如从500 MHz的100 BaseT以太网到3.5 GHz的存储器2。
|
|
在全部4个通道上同时实现高采样率
|
利用在全部4个通道上实现10GS/s的采样率确保准确的通道间评估和更大信号可视性以确定定时异常。
|
|
在全部4个通道上实现长记录长度
|
最多捕获400M样点以实现准确的抖动测量，从而符合USB2.0等标准的要求。
|
|
FastAcq 波形捕获
|
每秒显示超过250,000个波形，快速发现断续事件，例如用传统数字示波器看不见的DDR2读或写信号。
|
|
使用低速串行触发的Pinpoint® 触发
|
通过针对特定标准的触发功能加快总线（例如 RS-232, SPI I2C ）调试速度。
|
|
串行一致性测试和分析选项
|
简化通信系统设计（例如以太网和USB）的一致性验证和调试。
|
|
12.1英寸大型XGA分辨率显示器
|
极大地改善测量任务的视觉识别力
|
- 面向串行应用和数字应用的3.5 GHz带宽型号
- 面向所有应用的2.5 GHz、1 GHz和500 MHz 带宽型号
- 在一条通道上实现最高40 GS/s 的实时采样速率，在4条通道上实现高达10 GS/s 的实时采样速率
- 高达400 M 样点的记录长度，支持MultiView ZoomTM 功能，迅速浏览信息
- >250,000 wfms/s 的最大波形捕获速率
- 用户可以选择带宽限制滤波器，改善低频测量精度
- MyScope® 定制窗口和鼠标右键菜单，实现杰出的效率
- 事件搜索和标记功能，简便地补偿事件关系
- Pinpoint™ 触发技术，提供了最灵活、性能最高的触发功能，支持1400 多种组合，满足几乎任何触发情况
- 体积小，重量轻
- 业内最大的12.1" XGA 触摸屏
- 通信模板测试
- 从串行数据流中恢复时钟
- 64 位NRZ串行码型触发
- 分离速率高达1.25 Gb/s 的码型相关影响NRZ 串行测试码型触发
- 低速串行协议触发 (I2C,SPI, RS-232, CAN)
- 具体技术软件解决方案，为以太网和USB2.0一致性测试、抖动、定时、眼图、功率测量和DDR存储器总线
分析提供了内置专业分析系统，提供CAN 和LIN 总线网络设计 - OpenChoice® 软件，采用MicrosoftWindows XP 操作系统，内置组网和扩展分析功能
