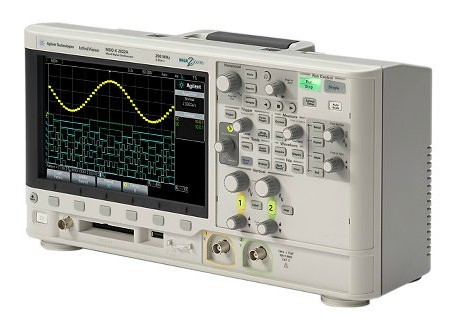

DSOX2002A 数字示波器
|
型号
|
2002A
|
2004A
|
2012A
|
2014A
|
2022A
|
2024A
|
|
|
模拟带宽 *(-3dB)
|
70 MHz |
70 MHz |
100MHz
|
100MHz
|
200 MHz |
200 MHz |
|
|
水平分辨率
|
2.5 ps
|
||||||
|
带宽升级
|
有
|
有
|
有
|
有
|
没有
|
|
|
|
通道数
|
2
|
4
|
2
|
4
|
2
|
4
|
|
|
采样率
|
每通道 1 GSa/s, 半通道模式 2 GSa/s |
||||||
|
记录长度
|
100 kpts
|
||||||
|
显示屏
|
8.5 英寸 WVGA 显示屏, 64 级亮度 |
||||||
|
波形更新速率
|
50,000 个波形/秒 |
||||||
|
外部触发输入
|
所有型号均提供
|
||||||
|
垂直分辨率
|
8 位
|
||||||
|
垂直灵敏度
|
2 mV/格 ~ 5 V/格 ** |
||||||
|
直流垂直精度
|
± [直流垂直增益精度 + 直流垂直偏置精度 + 0.25% 全量程] **
|
||||||
|
直流垂直
增益精度
*
|
± 3% 全量程 (≥ 10 mV/格); ± 4% 全量程 (< 10 mV/格) ** |
||||||
|
直流垂直
偏置精度
|
± 0.1 格 ± 2 mV ± 偏置设置值的 1% |
||||||
|
垂直缩放
|
能够垂直扩展和定位动态波形或静止波形。采集结束时, 旋转垂直扩展和偏置 (定位) 旋钮就可扩展和移动信号。利用平移和缩放可在 < 100 ms 的时间内重绘波形。
|
||||||
|
最大输入电压
|
CAT I 300 Vrms, 400 Vpk; 瞬时过压 1.6 kVpk CAT II 300 Vrms, 400 Vpk 使用 N2862A 或 N2863A 10:1 探头时: 300 Vrms
|
||||||
|
位置范围/偏置
|
2 mV ~ 200 mV/格: ± 2 V > 200 mV ~ 5 V/div: ± 50 V
|
||||||
|
带宽限制
|
20 MHz |
||||||
|
输入耦合
|
交流、直流、接地
|
||||||
|
输入阻抗
|
1 MΩ ± 2% |
||||||
|
时基范围
|
5ns/格
~50s/格
|
5ns/格
~50s/格
|
2ns/格
~50s/格
|
5ns/格
~50s/格
|
5ns/格
~50s/格
|
2ns/格
~50s/格
|
|
|
时基精度 *
|
25 ppm ± 5 ppm/年 (老化)
|
||||||
