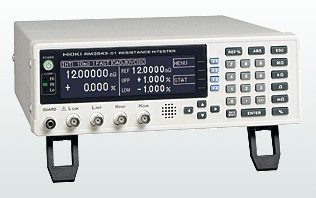

RM3543-01 微电阻计
|
测量方法
|
直流4端子法（定电流）
|
|
电阻量程
|
10mΩ量程 (最大 12.00000mΩ, 0.01μΩ 分辨率)) ~ 1000Ω 量程 (最大 1200.000 mΩ, 1mΩ 分辨率), 7步进
|
|
显示
|
单色图形LCD240×64dot，白色LED背光
|
|
测量精度
|
[慢速模式下，10 mΩ量程，平均16次设置] |
|
测试电流
|
[ 10 mΩ 量程] 1A DC ~ [ 1000 Ω 量程] 1 mA DC
|
|
开放端口电压
|
最大20 V DC 注：电流模式设置在PULSE,连接改进设置在OFF/PULSE，不测量状态下的电压是20mV以下（与10MΩ的伏特计一起测量）
|
|
采样率
|
快速，中速，慢速，3种设置
|
|
合并时间
|
[10mΩ量程，默认值]快速2.0ms,中速5.0ms,慢速1PLC |
|
其他功能
|
比较功能 (设定值和测量值的比较),延时功能, OVC (开端电压补偿),平均值，测量错误检测 , 探头短路检测, 接触改善功能,电流模式设置（仅在测量过程中适用于电流的脉冲应用功能），自动保存, 数据统计, 设置监测 (当使用两个设备时，不同的设置会引发警报通知), 重启功能,触发功能等
|
|
接口
|
外部I/O，RS-232C，打印机，GP-IB（RM3543-01）
|
|
外部 I/O接口
|
触发, 输入保持, 比较输出, 设置监控端口，服务器功率输出+5V,+12V等
|
|
电源供应
|
100 ~ 240 V AC, 50/60 Hz, 最大40 VA |
|
体积及重量
|
260 mm W × 88 mm H × 300 mmD, 3.0kg |
|
附件
|
电源线× 1, 外部 I/O 公头连接器× 1,操作说明书× 1, 操作指南× 1
|
