1、为什么说测量有些100MHz的时钟和3.125Gb/s的XAUI信号，示波器件的带宽都需要6GHz以上？
答：对于一些标准的信号，通常选择示波器的带宽为被测信号的频率的3-5倍。如对于3.125Gb/s的信号，可以认为其最高频率可达1.5625GHZ,所以建议选择示波器带宽在6GHZ以上较佳。而对于100MHZ的非标准信号，还需要结合上升时间来选择示波器带宽，由于信号边沿越陡，包含的频率分量就越丰富，因此要想尽可能准确的测量到信号，则需要更大的带宽。信号的频谱分布范围可用0.35/tr来估算，然后选择3-5倍与该频率的示波器带宽即可比较准确的测量信号（具体选择需要参考用户希望得到的测量精度），请参考：源于工程师问题的示波器使用技巧大会的PPT。
2、我在测量电源软启动过程中，电源开关管MOSFET的漏源极电压的最大值时，为什么测量结果会相差很大，有时侯是2500V，有时侯是1800V？
答：测量电源软启动，必须要捕获足够的时间以能够看到完整的软启动过程，由于示波器的存储深度是固定的，所以随着捕获的时间增大，采样率会自动降低，这时候尤其要注意确保示波器的采样率是足够的，否则会影响到软启动电压峰峰值的测量结果，导致测量结果不一致，应尽可能的保证每次测量的设置是一致的。
3， 为什么我用不同品牌的示波器和探头测量高压时的峰峰值总是差别很大？对于400V电压，测量结果有时侯会差50V，到底应相信哪个结果？
答：测量是一个非常细致的过程。有很多因素会影响到测量结果，如：放大器（包括示波器和探头）的线性度、探头的地线（地线长短、地环路的位置、形状等）、示波器中ADC的量化误差、探头的负载效应、探头前端的寄生参数、共模干扰、非线性相位响应等等均会影响到测量结果的精度。综合种种因素，示波器的测量误差有一个范围，一般认为峰峰值在10%以内都是正常的测试结果，因此示波器也常常被定位为一个定性的仪器，而非一个定量的仪器。所以说不同品牌的仪器和探头测量得到的结果存在10%以内的误差也是可能的。
4， 在测量电源纹波时，我们发现将时基设置为10us/div和1ms/div时的测量结果差别很大，这是为什么？ 正确的时基大小是多少？
答：捕获的一个基本原则是：捕获感兴趣的一个完整的低频周期，如果捕获的时间长度不够，则会导致测量结果偏差较大。开关电源通常是AC-DC-DC的变换过程。AC源于电网电压，是一种源效应，经过闭环控制后仍然很难消除。电网电压的频率是50Hz，整流之后是100HZ。电源纹波测量应完整地包含100HZ的低频周期，因此捕获时间应大于100ms。
5， 在您的一篇博文中提到测量纹波的方法，建议示波器设置为2mv/div，DC 50欧耦合，外面加隔直电容滤掉直流成分，使示波器的屏幕上只显示纹波，那么，我的问题是，为什么要用DC 50欧耦合而不是AC 1M欧耦合？隔直电容值大小该如何选择？ 示波器显示的纹波在屏幕上的位置（即示波器的偏置）是否会影响测量结果？
答：如果用AC1M的话，则需要使用无源探头进行测量，而无源探头有系数为10的衰减倍数，也就意味着示波器的垂直灵敏度最小值为20mv/div，这将大大放大示波器的本底噪声以及外界干扰，从而影响到电源纹波的测量精度，因此建议用2mv/div，DC 50欧，使用同轴线缆进行测量会有更好的精度。如果不使用搁直电容，示波器必须设置有较大的偏置才能将电源纹波完全的显示在示波器屏幕上，这样将导致示波器的垂直灵敏度不能达到最小，这样也会大大的影响到电源纹波的测量精度，而且示波器的偏置也会有一定的偏置误差。使用的隔直电容主要是用于隔断非常低频段的噪声,所以电容阻抗曲线的谐振点应该处在适当的位置,这个频率位置会有比较低的阻抗,使得该频率的信号容易通过,这个频率应该是我们所关注电源纹波频率。如果要精确选择电容,则应该测试其准确的容值、寄生电感。目前常用的是1uf或者0.1uf的电容,或者几个电容的组合。陶瓷电容的应该会好些。电容的串接位置接在靠近示波器端会更好些,可以隔断共模耦合、串扰到线缆上的共模成分。
如下图所示为电容的阻抗曲线：
红色曲线为实际电容的阻抗曲线，由于实际电容本身具有一定的寄生电感。因此随着频率的升高，电容的阻抗将会逐渐增大。在电源纹波测量中，我们需要用搁直电容隔掉DC直流成分，因此DC频点处，电容的阻抗应该足够高，如上图电容曲线最左边即为接近DC频点的阻抗，同时还需要保证我们关心的电源纹波频率能够尽可能顺利的通过隔直电容，因此我们关心的电源纹波频率应该位于电容阻抗曲线的最低阻抗位置处为最佳，如图中红色曲线的最低点附近，这时我们就既能有效的搁掉直流成分又不会影响到需要测量的电源纹波成分。通过多个电容的并联可以调整阻抗曲线最低点的位置。
6， 示波器能直接对被测试信号进行滤波吗？ 还是说一定要通过Matlab等软件来做后处理滤波？
答：力科示波器中附带有专门的滤波器软件包DFP2可以提供各种各样的滤波功能；同时在通道设置中也包含有平均的功能以及有效位数增强的功能也同样可以达到对波形的滤波的目的。
7， 在测量开关电压的动态恢复特性时，应将示波器设置为AC耦合吗？为什么用Tek测量的结果与力科相比差别有10倍以上，该相信哪个测量结果？

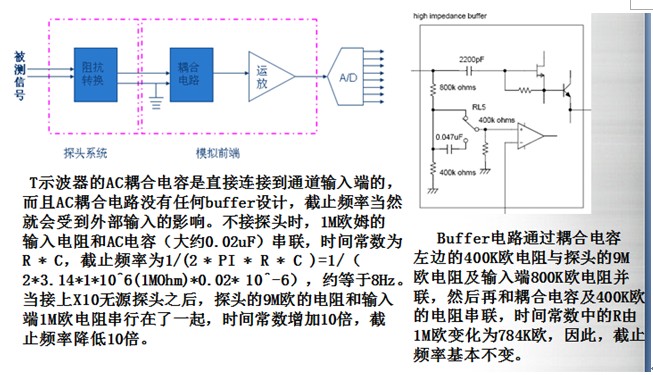

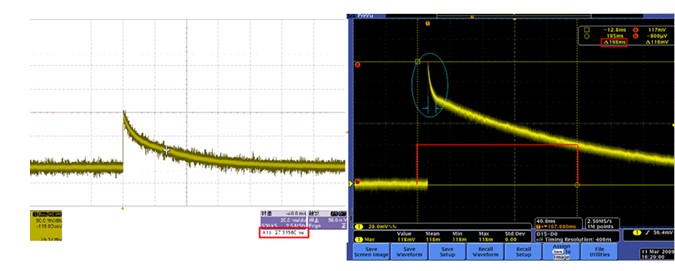

答：请见下图（具体可见源于工程师问题的示波器技巧大会的PPT文档）
8， 我在用两个有源单端探头同时测量时，发现交换探头在示波器上的通道之后，测量出来的电压峰峰值差别有200mv（电压峰峰值大小只有1V）。 最终厂家证实示波器和探头都没有损坏，但为什么会出现这种现象？
答：探头的摆放位置和环路面积对信号测量结果也会带来一定的影响，尤其是在辐射噪声比较大的环境下。为了得到尽可能准确的结果，我们有如下建议：
（1）尽可能减小探头之间的环路
（2）将探头置于合适的位置，如探头的线缆尽可能的远离辐射源；探头的线缆避免缠绕，以避免自身间形成环路而拾取更大的空间辐射噪声
（3）对于差分探头，尽量将探头的正、负线缆耦合到一起，使得探头正、负线缆受到平衡的空间辐射，以利于共模噪声的消除
9， 我是照明行业的，从事电子整流器研发。当我将探头连接探头到电路上时，发现灯会一闪一闪的，拿开探头，灯就不闪了，这是为什么？ 如何解决？
答：任何类型的探头连接到被测电路上后，都会给被测电路带来一定的影响，尤其是当被测电路接收端芯片输入阻抗比较低的时候将更为明显。因此上述现象很有可能是由于探头的负载效应引起的。探头阻抗越高，效果越好(阻抗越高，给被测电路带来的负载效应越小)，选用阻抗更高的探头可以解决上述现象。需要注意的是探头的阻抗主要决定于探头的寄生电容，且随着频率的变化而变化。通常探头厂家不会直接标出这个值，只会标出寄生电容值，而探头手册中标出的输入阻抗只是DC直流时的阻抗。
10， 再次向您请教示波器中的一个名词—波形更新率，还望您不吝赐教，继续扫盲。 一般示波器都会有波形保持功能，即可以在原波形上继续添加新的波形。我现在希望了解叠加100个波形后我的波形时间宽度。如果能够知道波形的更新率，即多久会添加一个新的波形后，我就可以确定多长时间叠加到了100个波形。这个波形更新率该怎么计算呢，它和采样率、存储深度有没有关系？另外,它的专业叫法应该是什么?
答：波形更新率就是1秒钟内示波器屏幕能显示多少屏幕的波形；示波器在实时工作情况下，屏幕是会被不停的刷新的，也就是说同一时间只能显示一屏数据，过去的数据会被覆盖掉；如果示波器工作到模拟余晖的模式下，则过去和现在的波形会累加到一起，使得用户可以看到长时间内波形叠加后的累叠效果，此方法在传统意义上来说可以帮助用户查找异常，观察抖动等，但是由于刷新率的限制，速度会很慢，查找频率较高、异常出现概率很罕见的信号则不是很理想，使用硬件触发的方法则是一种更好更快速的选择；波形更新率是示波器的一项基本指标，示波器厂家给出的常常是一个理想值，即采集数据量很少时候的刷新率。而实际情况是，屏幕上的波形数据量越大，刷新速度会越慢，所以说刷新率和采样率、存储深度有存在一定的反比关系。因此通过刷新率计算叠加100次不是一个很好的方法，对于力科示波器来说，可以通过设置sequence模式自动累加100次后观察余辉效果会很方便。
11， 我是中兴通讯一位工程师，咨询一个信号间相对时序关系测试方面的问题，假如下面1通道是时钟、2通道是数据，A、B分别是示波器的光标，比如我要测试时钟的上升沿到数据输出有效，A光标该放到时钟上升沿的什么位置(上升沿10%-90%)，B光标该放到数据信号的什么位置，是数据信号刚好为有效高电平(比如信号刚好超过2v)或者低电平(刚好低于0.8V)呢，还是纯粹的高、低电平(比如3.3V,或者0V)呢，2个光标的位置应直接影响测试结果，这是一个共性的问题，时序测试很多都存在光标位置的选择问题。
请问我们时序测试选择光标位置的标准是什么?
第2个问题是芯片一般DC 、AC参数如何定义的呢，VIL(DC)，VIH(DC)，VIL(AC)，VIH(AC)，这些参数如何构造环境测试呢？
呵呵，虽然这是芯片方面的问题，但是你是测试方面的专家，这些你们都很熟悉了。谢谢!!
答：A光标应该放在时钟上升沿的50%处。
B光标应该放在数据信号刚好为有效高电平(比如信号刚好超过2v)或者低电平(刚好低于0.8V)
光标的方法会带来一定的误差,最主要的是不好准确定位,力科示波器中有专门的测量参数可以用于时序测量,如setup time(建立时间测量参数)、hold time(保持时间测量参数)、Skew(信号间的延迟等)。
对于VIL(DC)，VIH(DC)，VIL(AC)，VIH(AC)的含义，可以参见DDR2手册中的这些参数的定义，具体定义如下：
VIH(dc)输入高电平直流参数：当信号向上穿越此阀值时，确保电平翻转到1。是逻辑高电平的翻转阀值。
VIH(ac)输入高电平交流参数：只有信号向上穿越此阀值后，输入的高电平信号才能保持一段时间，此时，介于VIH(dc)和VIH(ac)之间的振铃和毛刺才不会引起误触发。
VIL(dc)输入低电平直流参数：当信号向下穿越此阀值时，确保电平翻转到0。是逻辑低电平的翻转阀值。
VIL(ac)输入低电平交流参数：只有信号向下穿越此阀值后，输入的低电平才能保持一段时间，此时，介于VIL(dc)和VIL(ac)之间的振铃和毛刺才不会引起误触发。

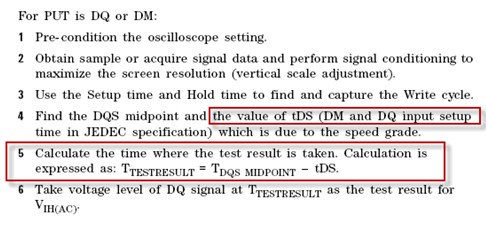

以VIH(ac)为例，其测量方法如下：
