示波器使用中的常见问题解答(二)

答：可以用Sequence Mode功能来实现。

1）先在Real Time Sampling Mode下把采样率固定到一个合适的值，调整触发、时基和垂直刻度，使屏幕上稳定显示一个完整的脉冲，脉冲在垂直方向上尽量占满屏幕；

2）打开测量功能、统计功能，选择测量脉冲的Maximum值；

3）进入Sequence Sampling Mode，segment number设置为8000，屏幕上应该会分段显示8000个触发到的脉冲；

4）Stop触发，Clear Sweeps清除之前的测量结果，再按single触发，示波器会一次捕获连续的8000个脉冲，并计算出峰值的统计数据。在统计数据区会看到统计样本是8000个；

14，    我是华为的工程师，我想确认一下，为了准确测量上升时间，屏幕上的波形是只有一个脉冲好，还是越多越好？

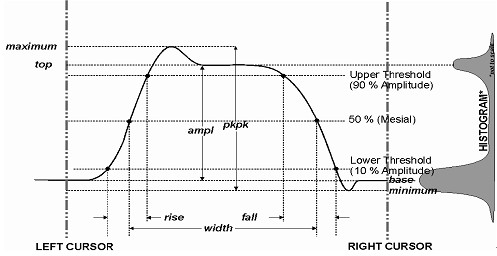

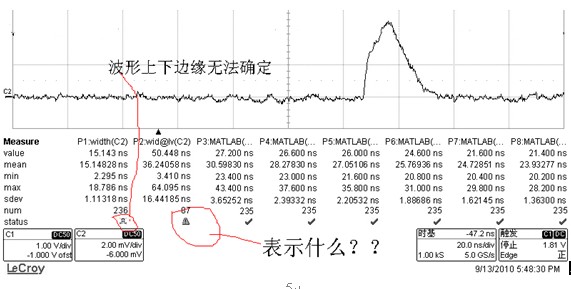

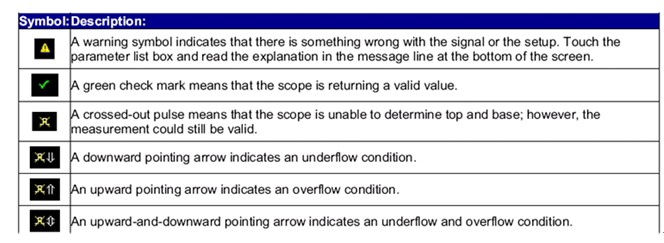

答：如果示波器上只一个时钟周期，顶部和底部的样本数很少，如果时钟信号上有一点点的过冲或下冲就会影响到直方图的分布的最大概率状态的确定。因此，在测量时钟我们建议屏幕上采集的周期数尽量多一些。下图所示为示波器参数的测量原理：

#    Recall a Default Setup

#    Display Channel 2 only (turn of C1)

#    Set F1=PersistenceTraceMean(C2) (the default setup is fine for this)

#   Set P1=RiseTime(F1)

#   Set P1=Overshoot(F1)

15，    如何把一次捕获的所有波形的测量值全部导出来，比如测量屏幕上100个脉冲的宽度，如何导出每个脉冲的宽度测量结果？  如何测量脉冲上升沿和下降沿50%电平对应时刻之间的波形面积？

答：先对100个脉冲的波形宽度进行测量，然后使用力科独特的Track函数功能对脉冲宽度测量参数进行追踪，然后保存Track曲线为文本格式，这个文件里面就列出了这100个脉冲宽度的数值。

另外，还可以通过力科示波器上的AIM、WaveScan、编程功能来完成，具体如下：

（1）利用AIM功能来同时测量捕获到的所有波形的参数，给出统计的最大值和最小值。（力科独特的）

（2）利用WaveScan功能同时测量出所有波形的参数表用表格的方式列出来，一览无余。（力科独特的)

（3）利用力科免费提供ActiveX软件，用户可以在PC上遥控示波器件，利用VB,VC,Matlab等多种软件的函数来读取示波器测量结果。

（4）利用客户自定义分析软件包XDEV，通过示波器提供的软件接口，由用户编程序来实现“自定义”测量。力科的XDEV支持自定义测量，自定义运算，自定义用户界面，自定义分析是力科极其方便，极其强大的功能。（力科独特的）
