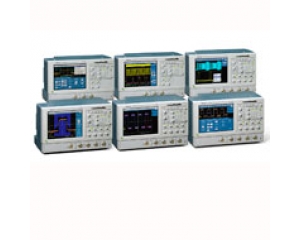

TDS5104B 示波器图片
TDS5104B 示波器特点
1000MHz，最高实时采样速率达 5GS/s 。
强大的数字荧光技术（ DPO ）；
2 通道和 4 通道两种型号；
5 GS/s 最大实时取样速率；
记录长度最高可达 16 MB ；
100,000 wfms/s 最大波形捕获速率；
生产力加速器： MyScope 自定义控制窗口；
具有内置联网和分析功能的 OpenChoice 平台和Windows2000；
体积小 / 轻型 ；
明亮的 10.4 英寸 ( 264 mm ) 显示器；
业内领先的高级触发功能；□ CD-RW 光盘刻录机
内置打印机 ( 可选 ) ；
以电子邮件通知时间状况
能够与泰克逻辑分析仪的互操作性能；
强大的数字荧光技术（ DPO ）；
2 通道和 4 通道两种型号；
5 GS/s 最大实时取样速率；
记录长度最高可达 16 MB ；
100,000 wfms/s 最大波形捕获速率；
生产力加速器： MyScope 自定义控制窗口；
具有内置联网和分析功能的 OpenChoice 平台和Windows2000；
体积小 / 轻型 ；
明亮的 10.4 英寸 ( 264 mm ) 显示器；
业内领先的高级触发功能；□ CD-RW 光盘刻录机
内置打印机 ( 可选 ) ；
以电子邮件通知时间状况
能够与泰克逻辑分析仪的互操作性能；
TDS5104B 示波器应用
数字产品设计和调试
电信 / 数据通信 / 视频标准模版测试
瞬态异常现象观测
功率测量
视频产品设计和调试
DVD 、抖动和定时、频谱分析
汽车电子仪器
生产测试
电机
生物医学
工业控制
电信 / 数据通信 / 视频标准模版测试
瞬态异常现象观测
功率测量
视频产品设计和调试
DVD 、抖动和定时、频谱分析
汽车电子仪器
生产测试
电机
生物医学
工业控制
|
|
TDS5032B/TDS5034B
|
TDS5052B/TDS5054B
|
TDS5104B
|
|
输入通道
|
2/4
|
2/4
|
4
|
|
模拟带宽(-3DB)5mV/div-1/div
|
350 MHz
|
500MHz
|
1GHz
|
|
计算上升时间5mV/div(典型值)
|
1.15ns
|
800ps
|
300ps
|
|
硬件带宽限制值
|
150MHz或20MHz
|
||
|
输入藕合
|
AC,DC,GND
|
||
|
输入阻抗,1MΩ
|
±1%
|
||
|
输入阻抗 50Ω
|
±1%
|
±1%
|
±2.5%
|
|
输入灵敏度 1MΩ
|
1 mV/div 至 10 V/div
|
||
|
输入灵敏度 50Ω
|
1 mV/div 至 1 V/div
|
||
|
垂直分辨率
|
8 位(平均后<11位)
|
||
|
最大输入电压 1MΩ
|
150 V CAT I,≤400V峰值.超过200kHz以上时以20dB/+进制降低额定值至 9VRMS
|
||
|
最大输入电压 50Ω
|
5VRMS,峰值 <±30V
|
5VRMS,峰值 <±30V
|
<100 mV/div <1 VRMS
≥100mV/div <5 VRMS |
|
直流增益精度
|
1.5%,偏置量设为0 V
|
||
|
偏置范围 1MΩ
|
1 mV/div -99.5 mV/div±1V
100 mV/div -1 V/div±10V 1.01 V/div -10V/div±100V |
||
|
偏置范围 50Ω
|
1mV/div -99.5mV/div±1V 100mV/div-1V/div±10V
|
1mV/div99.5mV/div±1V
100mV/div-1V/div±10V |
1mV/div -50mV/div±0.5V
50.5mV/div-99.5V/div±0.25V 100mV/div-500mV/div±5V 505mV/div-1V/div±2.5V |
|
相等垂直刻度设置上任意两条通道间的隔离
|
≤100MHz时为≥100:1,>100MHz 至额定带宽十为 ≥30:1
|
||
|
时基系统
|
|
|
|
所有机型
|
|
时基范围
|
200 ps/ 至 1000s/div
|
|
时基延时范围
|
(s/div x-10) 至 1000s
|
|
通道间时间偏差校正范围
|
±75 ns
|
|
时基精度
|
15ppm
|
|
时间变化量(Delta-time)测量精度
|
(0.06/取样速率 + 15 ppm x|读数|RAM
|
|
触发抖动(RMS)
|
8psRMS(典型值)
|
|
采样率和延时的长期精度
|
在任何≥1 ms间隔上为 ±ppm
|
|
捕获系统
|
||
|
|
TDS5032B/5052B
|
TDS5034B/5054B/5104B
|
|
适时取速率
|
---
|
|
|
1 条通道(最大值)
|
5 GS/S
|
5 GS/S
|
|
2 条通道(最大值)
|
2.5 GS/s
|
2.5 GS/s
|
|
3-4 条通道(最大值)
|
--
|
1.25 GS/s
|
|
等效时间取样速度(最大值)
|
250 GS/s
|
250 GS/s
|
|
每条通道的最大记录长度(标准内存配置)
|
8M/4M/--
|
8M/4M/2M
|
|
选项 3M
|
16M/8M/--
|
16M/8M/4M
|
|
最高实时分辨率时的最大持续时间(1ch)
|
|
|
|
所有机型
|
|
时间分辨率(单次)
|
200 ps(5 GS/s)
|
|
最大持续时间(标准内存配置)
|
1.6 ms
|
|
最大持续时间(选项3M)
|
3.2 ms
|
|
捕获方式
|
|
|
|
所有机型
|
|
FastAcq 捕获技术
|
FastAcq 捕获技术可优化仪器的动态信号分析和罕见事件捕获功能.最大FastAcq波形捕获速度为每秒100,000个波形
|
|
取样
|
捕获样值
|
|
峰值检测
|
在所有实时取样速率上捕获细毛刺(<1 ns)
|
|
平均计算
|
从2至10,000个波形,包括在平均值内
|
|
包络
|
从2至2*109个波形,包括在最小/最大包络内
|
|
高分辨率
|
实时矩形波串平均功能可减少随机燥声.提高分辨率
|
|
波形数据库
|
累计波形数据库,以提供幅度,时间和记数的三维数组
|
|
FastFrame 捕获技术
|
将捕获内存分段;最大触发速度率每秒>225.000个波形
|
