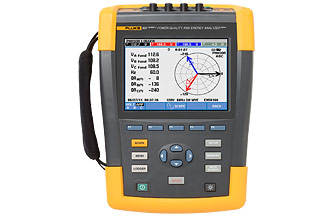

Fluke 437 II 电能质量分析仪
|
产品技术指标
|
||||
|
-
|
模式
|
量程
|
分辨率
|
精度
|
|
伏特
|
||||
|
Vrms（交流 + 直流）
|
434-II
|
1 V 至 1000 V 相电压
|
0.1 V
|
± 0.5% 额定电压****
|
|
435-II 和 437-II
|
1 V 至 1000 V 相电压
|
0.01 V
|
± 0.1% 额定电压****
|
|
|
Vpk
|
|
1 Vpk 至 1400 Vpk
|
1 V
|
5% 额定电压
|
|
电压峰值因数 (CF)
|
|
1.0 > 2.8
|
0.01
|
± 5 %
|
|
Vrms½
|
434-II
|
1 V 至 1000 V 相电压
|
0.1 V
|
± 1% 额定电压
|
|
434-II 和 435-II
|
0.1 V
|
± 0.2% 额定电压
|
||
|
Vfund
|
434-II
|
1 V 至 1000 V 相电压
|
0.1 V
|
± 0.5% 额定电压
|
|
435-II 和 437-II
|
0.1 V
|
± 0.1% 额定电压
|
||
|
电流（精度不包括电流钳精度）
|
||||
|
Amps（交流 + 直流）
|
i430-Flex 1x
|
5 A 至 6000 A
|
1:00 AM
|
± 0.5% ± 5 个计数点
|
|
i430-Flex 10x
|
0.5 A 至 600 A
|
0.1 A
|
± 0.5% ± 5 个计数点
|
|
|
1mV/A 1x
|
5 A 至 2000 A
|
1A
|
± 0.5% ± 5 个计数点
|
|
|
1mV/A 10x
|
0.5 A 至 200 A（仅交流电）
|
0.1 A
|
± 0.5% ± 5 个计数点
|
|
|
Apk
|
i430-Flex
|
8400 Apk
|
1 Arms
|
± 5 %
|
|
1mV/A
|
5500 Apk
|
1 Arms
|
± 5 %
|
|
|
电流峰值因数 (CF)
|
|
1 至 10
|
0.01
|
± 5 %
|
|
Amps½
|
i430-Flex 1x
|
5 A 至 6000 A
|
1 A
|
± 1% ± 10 个计数点
|
|
i430-Flex 10x
|
0.5 A 至 600 A
|
0.1 A
|
± 1% ± 10 个计数点
|
|
|
1mV/A 1x
|
5 A 至 2000 A
|
1A
|
± 1% ± 10 个计数点
|
|
|
1mV/A 10x
|
0.5 A 至 200 A（仅交流电）
|
0.1 A
|
± 1% ± 10 个计数点
|
|
|
Afund
|
i430-Flex 1x
|
5 A 至 6000 A
|
1:00 AM
|
± 0.5% ± 5 个计数点
|
|
i430-Flex 10x
|
0.5 A 至 600 A
|
0.1 A
|
± 0.5% ± 5 个计数点
|
|
|
1mV/A 1x
|
5 A 至 2000 A
|
1A
|
± 0.5% ± 5 个计数点
|
|
|
1mV/A 10x
|
0.5 A 至 200 A（仅交流电）
|
0.1 A
|
± 0.5% ± 5 个计数点
|
|
|
Hz
|
||||
|
Hz
|
Fluke 434 @ 50 Hz 额定
|
42.50 Hz 至 57.50 Hz
|
0.01 Hz
|
± 0.01 Hz
|
|
Fluke 434 @ 60 Hz 额定
|
51.00 Hz 至 69.00 Hz
|
0.01 Hz
|
± 0.01 Hz
|
|
|
Fluke 435/7 @ 50 Hz 额定
|
42.500 Hz 至 57.500 Hz
|
|
|
|
|
Fluke 435/7 @ 60 Hz 额定
|
51.000 Hz 至 69.000 Hz
|
|
|
|
|
Fluke 437 @ 400 Hz 额定
|
340.0 Hz 至 460.0 Hz
|
0.1 Hz
|
± 0.1 Hz
|
|
|
电源
|
||||
|
瓦特（VA，var）
|
i430-Flex
|
最大 6000 MW
|
0.1 W 至 1 MW
|
± 1% ± 10 个计数点
|
|
1 mV/A
|
最大 2000 MW
|
0.1 W 至 1 MW
|
± 1% ± 10 个计数点
|
|
|
功率因数 (Cos j/DPF)
|
|
0 至 1
|
0.001
|
± 0.1% @ 额定负载状态
|
|
能量
|
||||
|
kWh（kVAh，kvarh）
|
i430-Flex 10x
|
取决于电流钳变比和额定电压
|
± 1% ± 10 个计数点
|
|
|
能量损失
|
i430-Flex 10x
|
取决于电流钳变比和额定电压
|
± 1% ± 10 位数 不含线电阻精度
|
|
|
谐波
|
||||
|
谐波次数 (n)
|
|
直流，1 至 50 次分组： 谐波分组，根据 IEC 61000-4-7 而定
|
||
|
间谐波次数 (n)
|
|
关闭，1 至 50 次分组： 谐波和间谐波子组，根据 IEC 61000-4-7 而定
|
||
|
电压 (V)
|
%f
|
0.0 % 至 100 %
|
0.10%
|
± 0.1% ± n x 0.1 %
|
|
%r
|
0.0 % 至 100 %
|
0.10%
|
± 0.1% ± n x 0.4 %
|
|
|
绝对
|
0.0 至 1000 V
|
0.1 V
|
± 5% *
|
|
|
THD
|
0.0 % 至 100 %
|
0.10%
|
± 2.5 %
|
|
|
电流 (A)
|
%f
|
0.0 % 至 100 %
|
0.10%
|
± 0.1% ± n x 0.1%
|
|
%r
|
0.0 % 至 100 %
|
0.10%
|
± 0.1% ± n x 0.4 %
|
|
|
绝对
|
0.0 至 600 A
|
0.1 A
|
± 5% ± 5 个计数点
|
|
|
THD
|
0.0 % 至 100 %
|
0.10%
|
± 2.5 %
|
|
|
功率
|
%f 或 %r
|
0.0 % 至 100 %
|
0.10%
|
± n x 2%
|
|
绝对
|
取决于电流钳变比和额定电压
|
—
|
± 5% ± n x 2 % ± 10 个计数点
|
|
|
THD
|
0.0 % 至 100 %
|
0.10%
|
± 5 %
|
|
|
相角
|
-360° 至 +0°
|
1°
|
± n x 1°
|
|
|
闪变
|
||||
|
Plt、Pst、Pst(1min) Pinst
|
|
0.00 至 20.00
|
0.01
|
± 5 %
|
|
不平衡
|
||||
|
电压
|
%
|
0.0 % 至 20.0 %
|
0.10%
|
± 0.1 %
|
|
电流
|
%
|
0.0 % 至 20.0 %
|
0.10%
|
± 1 %
|
|
电源信号
|
||||
|
阈值等级
|
|
在两个独立的频率下，阈值、限值和控制信号持续时间可编程
|
—
|
—
|
|
信号频率
|
|
60 Hz 至 3000 Hz
|
0.1 Hz
|
|
|
相对 V%
|
|
0 % 至 100 %
|
0.10%
|
± 0.4 %
|
|
绝对 V3s（3 秒平均值）
|
|
0.0 V 至 1000 V
|
0.1 V
|
± 5 % 额定电压
|
