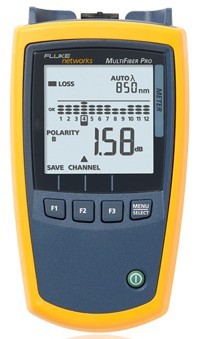

MultiFiber Pro 光功率计及光纤测试工具包
|
光功率计（规定在 23ºC (73ºF) 条件下使用，除非另有说明）
|
|
|
检测器类型
|
InGaAs
|
|
校准波长
|
850 nm、1300 nm、1310 nm、1550 nm
|
|
测量范围
|
0 dBm 至 -50 dBm
|
|
功率测量线性度
|
±0.1 dB1
|
|
功率测量的不确定性
|
±0.35 dB
|
|
功率测量的可重复性
|
< 0.10 dB
|
|
显示分辨率，dB 或 dBm
|
0.01 dB
|
|
功率显示单位
|
dBm、mW、μW
|
|
用户可选的损耗极限
|
0.05 dB 至 50.0 dB，增量为0.05 dB ，最高可达 10.0 dB，及增量为0.1 dB，最高可达 50.0 dB
|
|
自动波长检测
|
是
|
|
极性检测
|
检测 A、B、C 及 Corning Plug & Play™ 通用系统的极性
|
|
2 kHz 检测
|
是
|
|
记录存储
|
3000 个记录，每个记录一条光纤（250 12 芯光缆）
|
|
外部接口
|
USB 2.0，全速
|
|
光学连接器
|
12 芯光纤 MPO 接口，无插脚插头。兼容 50 μm 和单模光纤。连接器有一个自动关闭的保护罩。
|
|
电源需求
|
2 AA 碱性电池
|
|
电池寿命2
|
>30 小时（典型）
|
|
自动关闭
|
10、20、30 或 60 分钟（可由用户禁用）
|
|
低电量警告
|
电量低图标闪烁
|
|
尺寸大小
|
5.7 英寸 x 3.2 英寸 x 1.5 英寸（14.5 厘米 x 8.0 厘米 x3.9 厘米）
|
|
重量
|
10.9 盎司 (g)309
|
|
850nm 光源（规定在 23ºC (73ºF) 条件下使用，除非另有说明）
|
|
|
发射器类型
|
LED:850 nm
|
|
波长
|
850 nm ：±30 nm
|
|
谱宽 (FWHM)
|
850 nm ：±50 nm（典型值）
|
|
输出功率
|
850 nm ：≥ 24 dBm 通道间的最大差异 +/-1dB
|
|
功率输出稳定性3
|
≤ ±0.1 dB 超过 8 小时
|
|
环型通量
|
在光源光学连接器为50/125 μm 时，符合 ANSI/TIA-526-14B、ISO/IEC 14763-3 和 IEC 61280-4-1。
|
|
光学连接器
|
12 芯光纤 MPO 接口，无插脚插头。兼容 62.5 μm 和 50 μm。
|
|
模式
|
2 kHz 已调制，自动波长
|
|
电源需求
|
2 AA 碱性电池
|
|
电池寿命4
|
>30 小时（典型）
|
|
自动关闭
|
10、20、30 或 60 分钟（可由用户禁用）
|
|
低电量警告
|
电量低图标闪烁
|
|
尺寸大小
|
5.6 英寸 x 3.2 英寸 x 1.6 英寸（14.2 厘米 x 8.1 厘米 x4.1 厘米）
|
|
重量
|
10.9 盎司 (g)309
|
|
型号/名称
|
说明
|
|
MFTK1200
|
MultiFiber Pro 测试基本工具包包括 MultiFiber Pro 光功率计、850光源、测试跳线、 MPO 适配器和便携箱
|
|
MFTK1400
|
MultiFiber Pro 测试和检查工具包包括 MFTK1200、FT600 FiberInspector Pro 和 NF370 MPO 端头
|
|
OFPQI-MFP
|
数据中心光纤（多模/单模）故障处理套件 - 包括 OFP-100-QI、MFTK1200 和 FI1000-MPO-UTIP
|
|
OFPMI-MFP
|
数据中心光纤（多模）故障处理套件 - 包括 OFP-100-MI、MFTK1200 和 FI1000-MPO-UTIP
|
|
OFPQI-MFP-CER
|
企业光纤布线认证和故障处理套件 - 包括 OFP-100-QI、MFTK1200、 FI1000-MPO-UTIP 和 DTX-CERTIFIBER-MS（单模和多模光纤）。
|
