Fluke 345 电能质量钳型表

电话:0755-28169165传真:0755-81750961手机:180-8888-1312
Fluke 345 电能质量钳型表由于采用了用于分析谐波频谱的高亮彩色电能检测仪显示屏，用于滤除高频信噪的低通滤波器，Fluke 345以及优秀的电磁防干扰设计，使得 Fluke 345 电能分析仪非常适合检修可变负载的电能质量故障。 此外，借助Fluke 345电能仪表，霍尔效应钳型表还
　　

Fluke 345 电能质量钳型表应用

  • 设置和检修变频电动机以及 UPS 系统 – 通过测量主要电能质量参数来检验是否正常工作
  • 谐波测量 – 发现可能损害或破坏关键设备的谐波问题
  • 涌入电流捕获 – 当出现令人怀疑的重新启动或令人厌烦的电路跳闸时，检查启动电流
  • 负载分析 – 在增加负载之前检验电力系统的容量

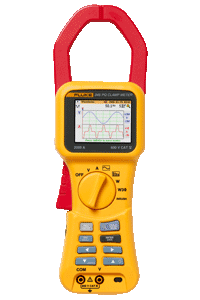

Fluke 345 电能分析仪图片

Fluke 345 电能质量钳型表显示
彩色透视型液晶显示屏，320 x 240 像素（70 毫米对角线），2 级背光

Fluke 345 电能质量钳型表电源
电池类型：1.5 V AA 碱性电池，MN 1500 或 IEC LR6 x 6
电池寿命（典型）
> 10 小时（全开背光）
> 12 小时（有限背光）
交流电转接盒 BE345
输入
110/230 V 50/60 Hz
输出
15 V dc，300 mA

Fluke 345 电能质量钳型表环境条件（仅限室内使用）
参考条件
所有准确度均是在 23°C ± 1°C (73.4°F ± 1.8°F) 的环境中测得的
操作温度
0°C 至 50°C（32°F 至 122°F）
电流的温度系数
≤ ± 0.15 % 读数/°C
电压的温度系数
≤ ± 0.15 % 读数/°C
最高相对湿度
温度不超过 31°C (87°F) 时为 80 %，40°C (104°F) 时线性减小到 50 %
最高操作海拔高度
2000 m

Fluke 345 电能质量钳型表电气安全
IEC 61010-1 600 V CAT IV，双重或增强型绝缘，2 级污染防护
防护等级 IP40；EN60529
最高安全工作电压
电流测量
非绝缘导体和接地线之间：600 V ac rms 或 dc
电压测量
输入端子和接地线之间：600 V ac rms 或 dc；励磁相位电压之间（三角型电源配置） 825 V

Fluke 345 电能质量钳型表EMC
幅射
IEC/EN 61326-1:1997 A 类
电磁防干扰
IEC/EN 61326-1:1997 附录 C，性能标准 B

Fluke 345 电能质量钳型表机械技术指标
尺寸（长 x 宽 x 高）
300 毫米 x 98 毫米 x 52 毫米（12 英寸 x 3.75 英寸 x 2 英寸）
重量（包括电池）
820 克/1.8 磅
钳口
60 毫米
钳口容量
58 毫米（直径）
清洁
可以使用浸有异丙醇的软布清洗设备。请勿使用研磨剂或其他溶剂。

电气数据

电流测量 (dc, dc rms, ac rms)
量程
0 至 2000 A dc 或 1400 ac rms
自动量程调整功能
40 A / 400 A / 2000 A
分辨率
10 mA（40 A 量程）
100 mA（400 A 量程）
1 A（2000 A 量程）
准确度：dc 和 dc rms
I > 10 A：
± 1.5 % 读数 ± 5 位数字
I < 10 A：
± 0.2 A
准确度：AVG
I > 10 A：
± 3 % 读数 ± 5 位数字
I < 10 A：
± 0.5 A
准确度：Pk
I > 10 A：
± 5 % 读数 ± 5 位数字
I < 10 A：
± 0.5 A
准确度：AHr
I > 10 A：
± 2 % 读数 ± 5 位数字
I < 10 A：
± 0.5 AHr
准确度：CF（峰值系数）
1.1 ≤ CF < 3：
± 3 % 读数 ± 5 位数字
3 ≤ CF < 5：
± 5 % 读数 ± 5 位数字
分辨率：
0.01
准确度：RPL（波动）
2 % ≤ RPL < 100 %：
± 3 % 读数 ± 5 位数字
100 % ≤ RPL < 600 %：
± 5 % 读数 ± 5 位数字
分辨率：
0.1 %
Idc > 5 A，Iac > 2 A

Fluke 345 电能质量钳型表电压测量 (dc, dc rms, ac rms)
量程
0 至 825 V dc 或 ac rms
自动量程调整功能
4 V / 40 V / 400 V / 750 V
分辨率
1 mV（4 V 量程）
10 mV（40 V 量程）
100 mV（400 V 量程）
1 V（750 V 量程）
准确度：dc 和 dc rms
V > 1 V：
± 1 % 读数 ± 5 位数字
V < 1 V：
± 0.02 V
准确度：AVG
V > 1 V：
± 3 % 读数 ± 5 位数字
V < 1 V：
± 0.03 V
准确度：Pk
V > 1 V：
± 5 % 读数 ± 5 位数字
V < 1 V：
± 0.03 V
准确度：CF（峰值系数）
1.1 ≤ CF < 3：
± 3 % 读数 ± 5 位数字
3 ≤ CF < 5：
± 5 % 读数 ± 5 位数字
分辨率：
0.01
准确度：RPL（波动）
2 % ≤ RPL < 100 %：
± 3 % 读数 ± 5 位数字
100 % ≤ RPL < 600 %：
± 5 % 读数 ± 5 位数字
分辨率：
0.1 %
Vdc > 0.5 V，Vac > 0.2 V
均为直流测量，15 Hz 至 1 kHz
最大过载 1,000 V rms
电压 rms 是真有效值测量 (ac + dc)



谐波
THD（总谐波失真）
1 % ≤ THD < 100 %：
± 3 % 读数 ± 5 位数字
100 % ≤ THD < 600 %：
± 5 % 读数 ± 5 位数字
分辨率：
0.1 %
DF（失真系数）
1 % ≤ DF < 100 %：
± 3 % 读数 ± 5 位数字
分辨率：
0.1 %
H02 ≤ Vharm < H13：
± 5 % ± 2 位数字
H13 ≤ Vharm ≤ H30：
± 10 % ± 2 位数字
所有测量最多达第 30 个谐波（第 40 个谐波适用于 15 Hz 至 22 Hz）
基波频率范围：F0 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz
Vacrms > 1V

功率测量（单相和三相）(dc, dc rms, ac rms)
量程
0 至 1650 kW dc 或 1200 kW ac
自动量程调整功能
4 kW，40 kW，400 kW，1650 kW
分辨率
1 W（4 kW 量程）
10 W（40 kW 量程）
100 W（400 kW 量程）
1 kW（1200 kW 量程）
准确度
2.5 % 读数 ± 5 位数字
W1Ø < 2 kW ± 0.08 kW
W3Ø < 4 kW ± 0.25 kW

VA 测量（单相和三相）(dc, dc rms, ac rms)
量程
0 至 1650 kVA dc 或 1200 kVA ac
自动量程调整功能
4 kVA，40 kVA，400 kVA，1650 kVA
分辨率
1 VA（4 kVA 量程）
10 VA（40 kVA 量程）
100 VA（400 kVA 量程）
1 kVA（1200 kVA 量程）
准确度
VA > 2 kVA：
2.5 % 读数 ± 5 位数字
VA < 2 kVA：
± 0.08 kVA

Fluke 345 电能质量钳型表VAR 测量（单相和三相）
量程
0 至 1250 kVAR
自动量程调整功能
4 kVAR，40 kVAR，400 kVAR，1200 kVAR
分辨率
1 VAR（4 kVAR 量程）
10 VAR（40 kVAR 量程）
100 VAR（400 kVAR 量程）
1 kVAR（1200 kVAR 量程）
准确度
VAR > 4 kVAR：
± 2.5 % 读数 ± 5 位数字
VAR < 4 kVAR：
± 0.25 kVAR
功率系数范围
0.3 < PF < 0.99

Fluke 345 电能质量钳型表功率系数（单相和三相）
量程
0.3（电容性）至 1.0 和 1.0 至 0.3（感应性）（72.5°（电容性）至 0° 和 0° 至 72.5°（感应性））
分辨率
0.001
准确度
± 3°
频率范围
15 Hz 至 1 kHz

偏移功率系数（单相和三相）
量程
0.3（电容性）至 1.0 和 1.0 至 0.3（感应性）（72.5°（电容性）至 0° 和 0° 至 72.5°（感应性））
分辨率
0.001
准确度
± 3°
频率范围
15 Hz 至 22 Hz 和 45 Hz 至 65 Hz

千瓦小时 (kWHr)
量程
40,000 kWHr
自动量程调整功能
4 kWHr，40 kWHr，400 kWHr，4,000 kWHr，40,000 kWHr
分辨率
1 WHr（4 kWHr 量程）
10 WHr（40 kWHr 量程）
100 WHr（400 kWHr 量程）
1 kWHr（4,000 kWHr 量程）
10 kWHr（40,000 kWHr 量程）
准确度
kWHr > 2 kWHr：
± 3 % ± 5 位数字
kWHr < 2 kWHr：
± 0.08 kWHr
所有功率/VA/VAR/PF 测量
频率范围：
直流，15 Hz 至 1 kHz
电流范围：
10 A 至 1400 A rms
电压范围：
1 V 至 825 V rms
最大输入：
825 V rms/1400 A rms
最大过载：
1000 V rms/10,000 A；均为直流测量，15 Hz 至 1 kHz。最大过载 10,000 A 或真有效值 x 频率 < 400,000

频率测量（电流或电压源）
量程
15 Hz 至 1 kHz
分辨率
0.1 Hz
准确度
15 至 22 Hz ± 0.5 % 读数
40 至 70 Hz ± 0.5 % 读数
15 至 1000 Hz ± 1 % 读数
电流范围
10 A 至 1400 A rms
电压范围
1 V 至 825 V rms

范围功能
电流测量
量程：
10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A
分辨率：
1 A（40 A 量程）
10 A（400 A 量程）
50 A（2000 A 量程）
准确度：
± 3 % 读数 ± 1 像素
最大过载：
10,000 A
电压测量
量程：
4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V
分辨率：
100 mV（4 V 量程）
1 V（40 V 量程）
10 V（400 V 量程）
31.25 V（1000 V 量程）
准确度：
± 2 % 读数 ± 1 像素
最大过载：
1000 V rms
频率范围：
直流，15 Hz 至 600 kHz
时基
2.5 ms，5 ms，10 ms，25 ms，50 ms/div
刷新率
0.5 秒
最高采样率
15.625 kHz

Fluke 345 电能质量钳型表涌入电流功能
量程
40 A、400 A 和 2000 A
分辨率
10 mA（40 A 量程）
100 mA（400 A 量程）
1 A（2000 A 量程）
准确度
I > 10 A：
± 5 % 读数 ± 1 像素
I < 10 A：
± 0.5 A
均为直流测量，15 Hz 至 1 kHz
最大过载
最大过载 10,000 A 或真有效值 x 频率 < 400,000
电流 rms 为真有效值测量 (ac + dc)
捕获时间
1 s、3 s、10 s、30 s、100 s 和 300 s
最高采样率
15.625 kHz

Fluke 345 电能质量钳型表接口
连接 PC 的 USB 接口
用于下载、分析和报告的电能记录软件
用于安装新固件版本的 345 升级实用程序

Fluke 345 电能质量钳型表记录存储器
记录区域
三个区域，可以单独使用或合并成一个较大区域
平均周期
1 s、2 s、5 s、10 s、30 s、1 min、5 min、10 min 、15 min 和自定义
