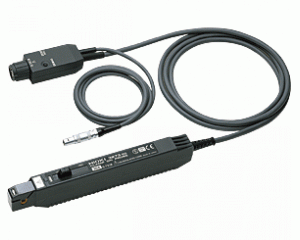

3273-50钳式电流探头图片
- 频带宽：DC～50 MHz
- 高S/N比：mA程度的波形观测可能
- 可直接输入到示波器的BNC端子
- 可在存储记录仪观测波形
- 使用专用电源选件,可提供除示波器以外的电源
3273-50钳式电流探头参数
|
频带宽
|
DC～50MHz（-3dB）
|
|
上升时间
|
7ns以下
|
|
噪音
|
最大2.5mA rms或更小（带宽限制到20MHz）
|
|
连续最大输入量程
|
30A rms（根据频率设定间隔时间）
|
|
最大峰值电流
|
50A peak（非连续）
|
|
振幅精度
|
±1.0% rdg. ±1mV（DC, 45～66Hz, 30A rms以下）
±2.0% rdg.（DC, 45～66Hz, 30A rms 50A peak以下） |
|
输出电压率
|
0.1V/A ※输出部内置。请和1MΩ等高输入阻抗电压输入器连接使用。
|
|
最大线路电压
|
300V, CAT I（绝缘体）
|
|
被测导线
|
φ5 mm
|
|
电源
|
±12V ±1V,3VA max.
|
|
体积及重量
|
175W×18H×40D mm,230g,传感器电缆1.5m（BNC端子）,电源电缆1m（电源插头:lemo inc./FFA.0S.304.CLAC42Z）
|
|
附件
|
软包1个
|
电源 3272（参数）
※绝缘香蕉接口 3273 × 2根为止, 3273-50/327350/327350/327350如果测试电流小,也可以2根同时使用
电源 3269（参数）
※绝缘香蕉接口 3273 × 4根为止
