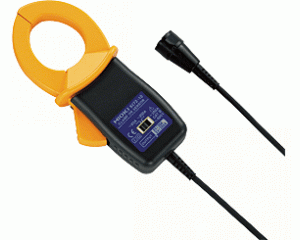

Hioki 9272-10钳式传感器图片
- 可以用来观察交流电流波形的形变。
- 输入：上限为20/200A,5~10kHz 2V交流输出
Hioki 9272-10钳式传感器参数
|
额定电流
|
20 A AC, 或200 A AC (切换选择, 400 A 用于 10 秒内)
|
|
频带宽
|
5 Hz ～ 10 kHz (±2.5 % f.s.)
|
|
精度 (45 ～ 66 Hz)
|
±0.5 % rdg. ±0.05 % f.s.,相位 ±0.2 °
|
|
输出率(配备 9555)
|
2 V/额定电流量程 (波形输出, 配备 9555-10)
|
|
最高使用回路电压
|
600 V峰值(绝缘导线), 注: 内核, 保护壳, 电气回路不绝缘。
|
|
钳口直径
|
直径46 mm, 或 50 mm x 20 mm 排线
|
|
供电电源
|
传感器单元 9555 (需要)
|
|
体积及重量
|
62 mmW x 174 mmH x 33 mmD, 420 g , 线长: 3 m
|
|
附件
|
携带盒 9355 (1)
|
