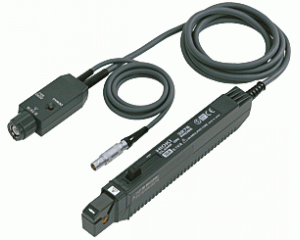

3276钳式电流探头图片
- 频带宽：DC～100MHz
- 高S/N比：mA程度的波形观测可能
- 可直接输入到示波器的BNC端子
- 可在存储记录仪观测波形
- 使用选件的专用电源,可以提供除示波器以外的电源
|
频带宽
|
DC～100MHz(-3dB)
|
|
上升时间
|
≤3.5ns
|
|
连续最大输入量程
|
30A rms
|
|
最大峰值电流
|
非连续时50A
|
|
输出电压率
|
0.1V/A
|
|
振幅精度
|
±1.0%rdg.±1mV （0～30A)（DC,45～66Hz,最大连续输入量程）
|
|
噪音
|
最大2.5mA或更小(带宽限制到20MHz)
|
|
温度特性灵敏度
|
±2%（0～40℃）
|
|
额定最大值
|
5.3VA
|
|
电源供应
|
±12V ±0.5V
|
|
使用环境
|
0～40℃，最大80%rh（不凝结）
|
|
外部磁场阻抗
|
最大0.5mA（等效）(直流和60Hz，磁场400A/m)
|
|
最大线路电压
|
300V CAT-I(绝缘体)
|
|
被测导线
|
直径最大5mm
|
|
体积及重量
|
传感器约175宽×18高×40厚mm，240g
终端单元约27宽×55高×18厚mm |
|
电缆长
|
传感器电缆：约1.5m(BNC连接)
电源电缆：约1m |
|
附件
|
软包1个
|
