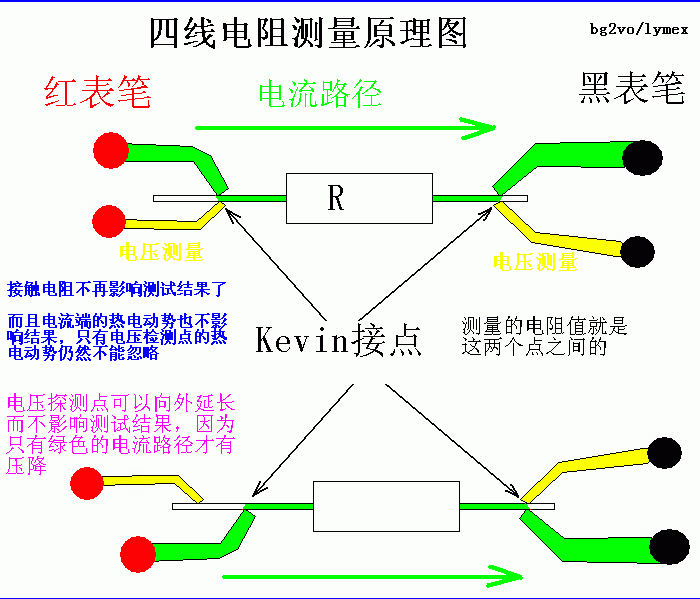

四线电阻测量方法(图)

 也可以用两个普通万用表加上一个电（流）源，把四线电阻的两个电流端通以电流，串联一个表看电流，用另外一个表测量两个电压端的电压，最后用公式R=V/I计算出电阻。

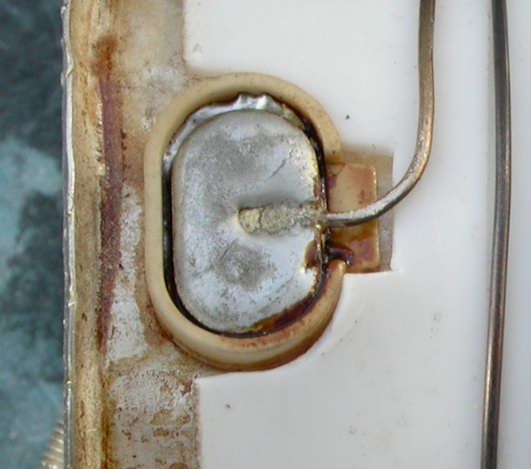

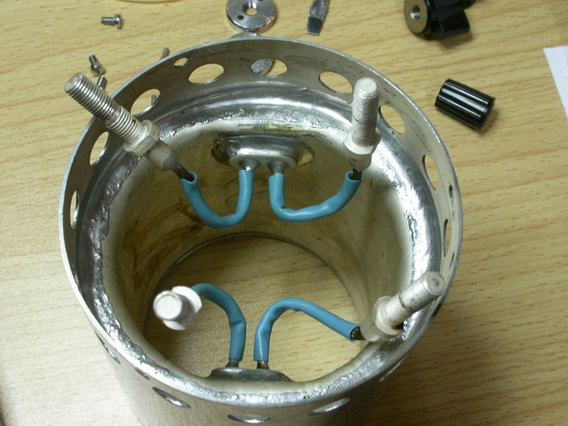

四线电阻的内部，也是要有两个开尔文接点（Kelvin）





四线法的优势，不仅消除了引线电阻和接触电阻，还可以大大减少热电动势的影响。因为电流端子是发热的源泉，但分开后由于恒流的作用，到底串联多大电阻、甚至串联个电池，都没有关系了，都是恒流的，因此接线端子也可以用很普通的。另一方面，两个电压端子由于不流过电流，因此不发热，并且距离发热的电流端子保持一定的距离，也可以减少热传导过来，接线端子可以采用低热的。
