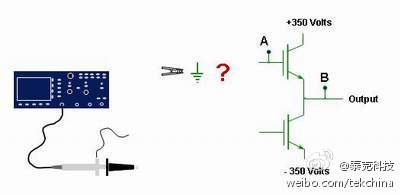

为保证测试中的人身安全以及获得良好的测量效果,一般示波器的所有探头的地线都与机壳连接在一起,并连接到示波器电源线的地线。因此,您在电源中测量MOSFET管波形的时候,如果其中任何一个点都不接地,就会产生问题。
剪断地线可以防止对MOSFET管测试中的短路问题,但是也会带来一些其它的测试问题,比如示波器机壳带电,示波器机壳分布参数对测量信号造成影响等。解决的办法是使用差分探头,比如泰克的P5205,可以测量所谓的2个测试点都不是地的差分信号。
更多示波器使用中的问题,欢迎来电咨询浚海仪器技术人员。
