浚海仪器为变电站量身定制了各类型智能红外在线监测系统,主要有以下技术和作用:
1、红外图像拼接技术

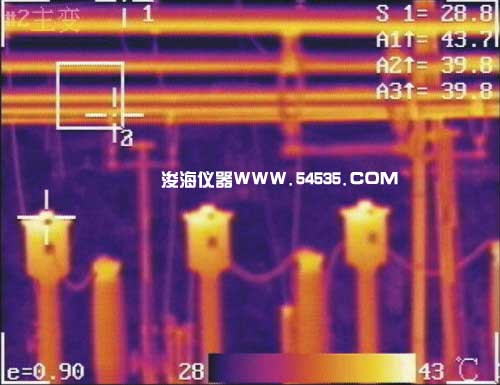

变电站设备工作状态全景热图
2、红外图像智能识别技术

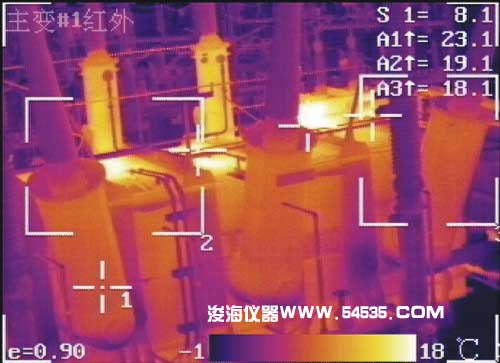

设备发热图
3、独特的仪器前端测温技术
可单独工作,由前端热像仪完成所有测温工作,将红外图像及原始测温数据传输到信息中心或现场工作站,无信号压缩、信号无损失、抗干扰性强,从根本上保证了测温数据的准确性、稳定性。
4、全天候运行
本系统全天候运行,不会受到自然环境的任何影响,无论是刮风下雨,还是低温寒冷,都可以实现不间断自动监测,更不用担心装置的剩余电量问题。

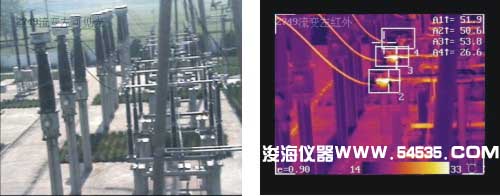

5、可见光图像、红外热像一体的实时监测
6、检测精度高
红外热像仪本身的采样精度比便携式仪器的精度和分辨率高,且红外热像仪与高倍变焦可见光摄像机安装在同一个云台上,既可以保证两个摄像头监视的是同一个设备位置,也解决了红外热像难以识别设备安装位置的问题,便于及时判断设备的具体过热点,为准确判断并采取相应措施争取了宝贵的时间。
7、自动生成报表功能

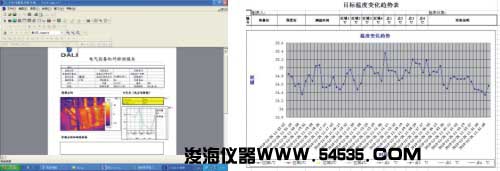

自动报表系统 温度报表
8、系统集成方便
提供标准的SDK,可以方便的嵌入原有的工作平台。
9、红外图像压缩及网络传输
以太网连接方式,每台都有单独的URL,可通过以太网独立寻址,可以组成一个监控网络,不仅可以和整套控制系统配合使用,也可单独使用,生成高分辨率热图像,对图像中的每个像素点进行单独测温,图像刷新频率为50Hz/60Hz,支持25帧/秒可分析热像输出。
10、管理功能
安全管理、各类事件的管理————海量存储、系统设备的管理以及图片、报表输出。
11、节省人力
由于系统自动化程度较高,可实现设备自动巡检、自动预警、自动输出报表等功能。减少了人员到现场巡视次数,提高运行人员工作效率,适应变电站向少人或无人值班发展趋势的需要。
12、拓扑图
红外在线监测系统是集可见光、红外热成像和嵌入式处理技术于一体的实时监测、监控系统,系统可对运行中的变电站设备自动巡检,实时监测、自动预警、实时获取设备故障状态的热信息,并自动生成相应的温度变化报表,具有不停电、远距离、安全可靠、检测精度高等特点,是实现在线监测和设备状态检修的非常有效的手段之一。

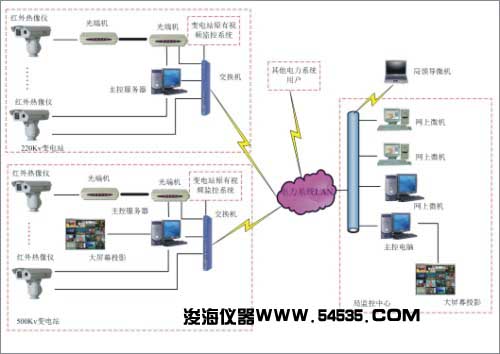

下图就是固定式在线监控系统拓扑图:
系统拓扑图
系统中红外热像仪采集红外热图,并实时测量监控设备的表面温度,通过PAL视频接口、RJ45接口将红外热图及温度数据传输到监控主机,用户可在监控主机上实时观测现场设备的运行情况,同时监控主机可将图像、温度数据压缩,通过网络设备向局域网发送,实现网络实时监控。同时由于设备安装方式的不同可以分为:固定式在线监控、机载在线监控、车载在线监控、移动式在线监控等。
13、系统的安全防护

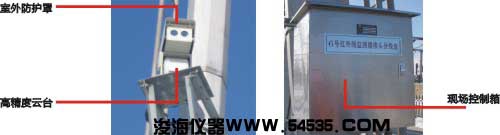

系统对低温环境进行了专门的设计:系统防护罩、云台、控制箱增加了自动温控装置。系统中使用的线缆采用铠装电源电缆及电力专用光缆,电缆沟以外部分全部外套热镀锌管,以避免变电站的强电场、强磁场环境对系统造成的干扰。
