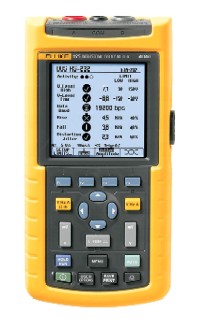

Fluke 125 工业网络测试仪图片

Fluke 125技术指标

带宽

40 MHz

采样率：

2.5 GS/s 重复采样

25 MS/s 单次采样

总线运行状况测试功能

总线运行状况测试：

使用自动测量和分析功能检验工业总线系统的电气参数。除此之外，还提供了眼图模式以便用户对信号质量进行直观检查。

参数分类：

默认值：
•	完全在限制值范围内 = ‘良好’
•	在限制值的指定百分比范围内 = ‘微弱’
•	超出限制值 = ‘极差’
限制值（设为默认值）基于所选总线类型的工业标准值或用户设定的值。

支持的总线系统：

•	AS-i (EN50295, 166 kb/s)；
•	CAN-bus（ISO-11898，最大 1 Mb/s）；
•	Interbus S (EIA-485, 500 kb/s);
•	ControlNet（61158 类型 2，5Mb/s）；
•	Modbus（EIA-232，最大 115 kb/s；EIA-485，最大 10 Mb/s）；
•	Foundation Fieldbus H1（61158 类型 1，31.25 kb/s）；
•	Profibus DP（EIA-485，最大 10 Mb/s）；
•	Profibus PA（61158 类型 1，31.25 kb/s）；
•	Ethernet 10Base2（同轴电缆）；
•	Ethernet 10BaseT (UTP, 10 Mb/s)；
•	RS-232（EIA-232，最大 115 kb/s）；
•	RS-485（EIA-485，最大 10 Mb/s）；
•	用户定义的单根导线或平衡式系统。

模式：

•	波形参数分析、自动读数和参数检验（良好/微弱/极差）；测试限制值基于工业标准或由用户设定。
•	眼图显示模式。

测量参数（如果适用）：

•	波特率，
•	上升时间，
•	下降时间，
•	上限，
•	下限，
•	偏压水平，
•	信号幅度，
•	失真，
•	抖动。

眼图显示模式：

根据显示暂留时间，显示总线信号波形。用户可以修改 Timebase（时基）和衰减设置。

Fluke 125额外的电源测量功能（仅限 Fluke 125）

测量类型：

•	瓦特，
•	VA，
•	VAR，
•	功率系数 (PF)

电源配置：

单相或平衡式三相（三角形配置）主电源

电压测量

通道 A；使用 STL120、电压探针或直接输入

最高安全工作电压

通道 B；使用 i400s（随附）或其它兼容电流钳表

电流钳表或分流灵敏度：

0.1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA 和 400 mV/A。

Fluke 125谐波模式（仅限 Fluke 125）

将波形信息转换成谐波显示（使用 FFT 处理），其中显示第 1 个（最多至第 33 个）谐波的相对振幅

分析波形：

自动生成电压波形（通道 A）、电流波形（通道 B）或功率（通道 A x 通道 B）。

谐波频率范围：

DC 可达第 33 个谐波（基本型最高 60 Hz）；

DC 可达第 24 个谐波（基本型最高 400 Hz）。

显示

图形显示第 1 个（最多至第 33 个）谐波和 DC；相对于基本型的振幅以 % 为单位进行显示

测量：

各个谐波的相对振幅；

THD，单位：%r 或 %f。
