浚海仪器网站本页展示内容:TBS1152 数字存储示波器
当前位置: 浚海首页 > 泰克 > 数字示波器 >

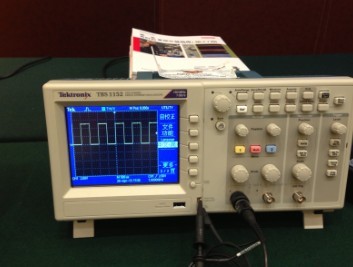

TBS1152 数字存储示波器

电话:0755-28169165传真:0755-81750961手机:180-8888-1312
TBS1152示波器拥有多种标准功能,包括USB连接、16种自动测量、极限测试、数据记录和上下文相关帮助功能,TBS1152帮助您在更少的时间内完成更多的工作。


 TBS1152 数字存储示波器
TBS1152 数字存储示波器

 型号
显示器(QVGA LCD)
TFT
TFT
TFT
TFT
TFT
带宽*
25MHz
40MHz
60MHz
100MHz
150MHz
通道
2
2
2
2
2
外部触发入
所有型号标配
每条通道上的采样率
500MS/s
500 MS/s
1.0GS/s
1.0GS/s
1.0GS/s
记录长度
所有型号上所有时基2.5k 点
垂直分辨率
8 位
垂直灵敏度
所有型号上2 mV - 5 V/div,支持校准后微调
DC 垂直精度
所有型号上± 3%
垂直缩放
垂直放大或压缩实时波形或停止后的波形
最大输入电压
300 VRMS CAT II; 在100 kHz 以上时以20 dB/decade 速率下降,在3 MHz 时降到13Vp-p AC
定位范围
2 mV to 200 mV/div +2 V
>200 mV to 5 V/div +50 V
带宽限制
所有型号上20 MHz
输入耦合
所有型号上AC, DC, GND
输入阻抗
1 MΩ并联 20 pF
时基范围
5 ns to 50 s/div
5 ns to 50 s/div
5 ns to 50 s/div
2.5 ns to 50 s/div
2.5 ns to 50 s/div
时基精度
50 ppm
水平缩放
水平扩大或压缩实时波形或停止后的波形
I/O 接口
USB 端口
前面板上的USB 主控端口支持U 盘设备
仪器背面的USB 设备端口支持连接PC 及所有兼容PictBridge 的打印机
GPIB
选配
非易失性存储器
参考波形显示
2 个2.5k 点参考波形
不使用U盘时波形存储
(2) 2.5k 点
(2) 2.5k 点
(2) 2.5k 点
(2) 2.5k 点
(2) 2.5k 点
最大U 盘容量
64 GB
使用U 盘时波形存储
每8 MB 存储96 个或以上参考波形
不使用U 盘时的设置
10 个前面板设置
使用U 盘时的设置
每8 MB 存储4000 个或以上前面板设置
使用U 盘时的屏幕图
每8 MB 存储128 个或以上屏幕图(图像数量取决于选择的文件格式)
使用U 盘时全部保存操作
每8 MB 支持12 个或以上全部保存(Save All)操作
一次全部保存操作会产生3-9 个文件(设置, 图像, 外加每个显示的波形一个文件)
