TDS3054C 数字示波器

电话:0755-28169165传真:0755-81750961手机:180-8888-1312
TDS3054C是泰克(Tektronix)生产的数字荧光示波器,拥有500MHz的带宽,5.0 GS/s的采样率,10K记录长度,4个通道.关于TDS3054C示波器价格等信息,欢迎来电咨询.

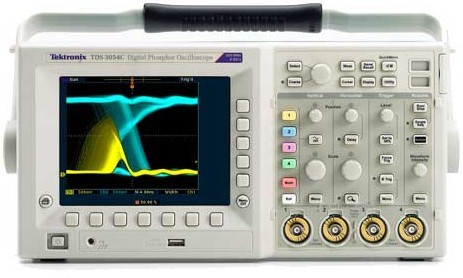

TDS3054C 数字示波器图片
TDS3054C 数字示波器图片



 型号
带宽
100 MHz
100 MHz
300 MHz
300 MHz
500 MHz
500 MHz
计算得出的上升时间 (典型值)
3.5 ns
3.5 ns
1.2 ns
1.2 ns
0.7 ns
0.7 ns
通道数量
2
4
2
4
2
4
外部触发输入
所有型号均包括
每条通道上的采样速率

1.25 GS/s

1.25 GS/s

2.5 GS/s
2.5 GS/s
5 GS/s
5 GS/s
最大记录长度
10 k 样点
垂直分辨率
9 位
垂直灵敏度, 1 MΩ

1 mV/div to 10 V/div

垂直灵敏度, 50Ω

1 mV/div to 1 V/div

输入耦合

AC, DC, GND

输入阻抗
并联13 pF 或50Ω 端子时1 MΩ
DC 增益精度
±2%
最大输入电压(1 MΩ)

150 VRMS, 峰值≤ 400 V

最大输入电压(50Ω)
5 VRMS, 峰值≤ 30 V
定位范围
±5 div
带宽极限
20 MHz
20 MHz

20 MHz, 150 MHz

20 MHz, 150 MHz

20 MHz, 150 MHz

20 MHz, 150 MHz

时基范围

4 ns to 10 s

4 ns to 10 s

2 ns to 10 s

2 ns to 10 s

1 ns to 10 s

1 ns to 10 s

时基精度
在任意1 ms 时间间隔上± 20 ppm
输入/输出接口
以太网端口
RJ-45 连接器, 支持10Base-T LAN
USB 端口
前面板USB 2.0 主机端口,支持USB 闪存
GPIB 端口
全面的发话/ 接听模式、设置和测量(TDS3GV 通信模块选配)

RS-232-C 端口

DB-9 公头连接器,全面的发话/ 接听模式;控制所有模式、设置和测量波特率最高38,400(TDS3GV 通信模块选配)
VGA 视频端口
DB-15 母头连接器,监视器输出,在配有VGA 的大型监视器上直接显示信息(TDS3GV 通信模块选配)
外部触发输入
BNC 连接器,输入阻抗> 1 MΩ,并联电流17 pF;最大输入电压150 VRMS
