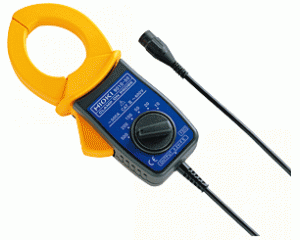

9018-50钳式探头图片
- 10 A to 500 A 满量程, 6 档可选
- 将初级用作记录仪的输入传感器
- 次级输出提供AC电压波形并可与大于1MΩ的输入阻抗连接
- 变换转换器9704连接香蕉接口
9018-50钳式探头参数
|
额定电流
|
500 A AC (10 A to 500 A 满量程, 6 档可选)
|
|
频率带宽
|
40 to 3 kHz (最大±1 %), 相位最大 ±2.5 °
|
|
精度 (50 或 60 Hz)
|
±1.5 % rdg. ±0.1 % f.s.
|
|
输出率
|
0.2 V AC 满量程 (波形输出), 输出端口:绝缘香蕉型
|
|
最高回路电压
|
600 V AC rms (绝缘导线)
|
|
钳口直径
|
直径46 mm(1.81 in), or 50 mm(1.97 in) x 20 mm(0.79 in) 矩形
|
|
供电电源
|
无
|
|
体积及重量
|
74 mm(2.91 in)W x 184 mm(7.24 in)H x 37 mm(1.46 in)D, 410 g (14.5 oz), 线长: 3 m(9.84 ft)
|
|
附件
|
无
|
