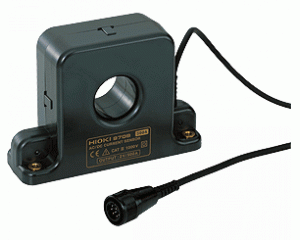

Hioki 9709AC/DC电流传感器图片
- DC～100kHz良好的频率特性
- 额定500A(最大700Arms，1000Apeak)的大电流测试
- 带磁、导体位置、外部磁场的影响微小
- 大温度范围、高稳定性
- 油电混合环保汽车、燃料电池评估领域中、发挥作用
- 用于大电流·宽频带·高精度的变频马达的综合评估: 和交直流电力计3193组合使用测量高精度功率值。和马达/谐波测试分析仪3194组合使用,可用于评估高效系统。
- 改善各种不良影响: 9709和以前型号9279相比,在导体位置的影响、带磁的影响、外部磁场的影响、温度影响等方面都有大幅度改善。即使在温度变化大、电线回路混杂的场所， 也可以进行高精度测量。
- 可接接通用机种: 和传感器单元9555/9555-10组合,传感器可单独使用。采用电压输出、和示波器或HIOKI存储记录仪组合使用、还可观测·记录波形。
9709组合对应产品
|
适用产品
|
可·不可
|
|
9555/9555-10
|
○
|
|
9602 (3193, 3194)
|
○ (但是、组合后精度-0.1%rdg.)
|
|
8951 (8855)
|
○
|
|
8940 (8860, 8835)
|
×(请另外询问)
|
|
3167
|
Hioki 9709AC/DC电流传感器参数
|
额定电流
|
AC/DC 500A
|
|
最大允许输入
|
700A rms（1000A peak, 50/60Hz, 连续）
|
|
振幅/ 位相确度
振幅的DC<f<5Hz是参考值位相的DC精度无规定振幅的DC<f<20Hz是设计值和9555/9555-10传感器单元组合时 |
DC <f< 45Hz (±0.2% rdg. ±0.02% f.s. , ±0.3°)
DC, 45Hz ≤f≤ 66Hz (±0.05% rdg. ±0.01% f.s. , ±0.2°) 66Hz <f≤ 500Hz (±0.2% rdg. ±0.02% f.s. , ±0.5°) 500Hz <f≤ 5kHz (±0.5% rdg. ±0.05% f.s. , ±0.5°) 5kHz <f≤ 10kHz (±2.0% rdg. ±0.10% f.s. , ±2.0°) 10kHz <f≤ 20kHz (±5.0% rdg. ±0.10% f.s. , ±5.0°) 20kHz <f≤ 100kHz (±30% rdg. ±0.10% f.s. , ±30°) |
|
消费电力
|
5VA以下（DC500A测量, ±12V电源时）
|
|
输出电压率
|
2V/定额电流值※本器通过传感器9555,输出AC+DC电压。1MΩ等高输入电阻测试时请连电压输入设备。
|
|
最大对地电压
|
AC/DC 1000V（50/60Hz, CATIII）
|
|
可测试导体直径
|
φ 36mm以下
|
|
电源
|
DC ±11V～±15V（通过传感器单元 9555供应,9555是AC85～250V）
|
|
体积及重量
|
160W × 112H × 50Dmm, 850g, 线长 3m
|
|
付属品
|
商标带 × 6
|
传感器单元（电源）9555-10 基本参数
※连接示波器或存储记录仪测试波形时,传感单元(电源)9555和钳式传感器要组合使用。
